S7500-24Y4C

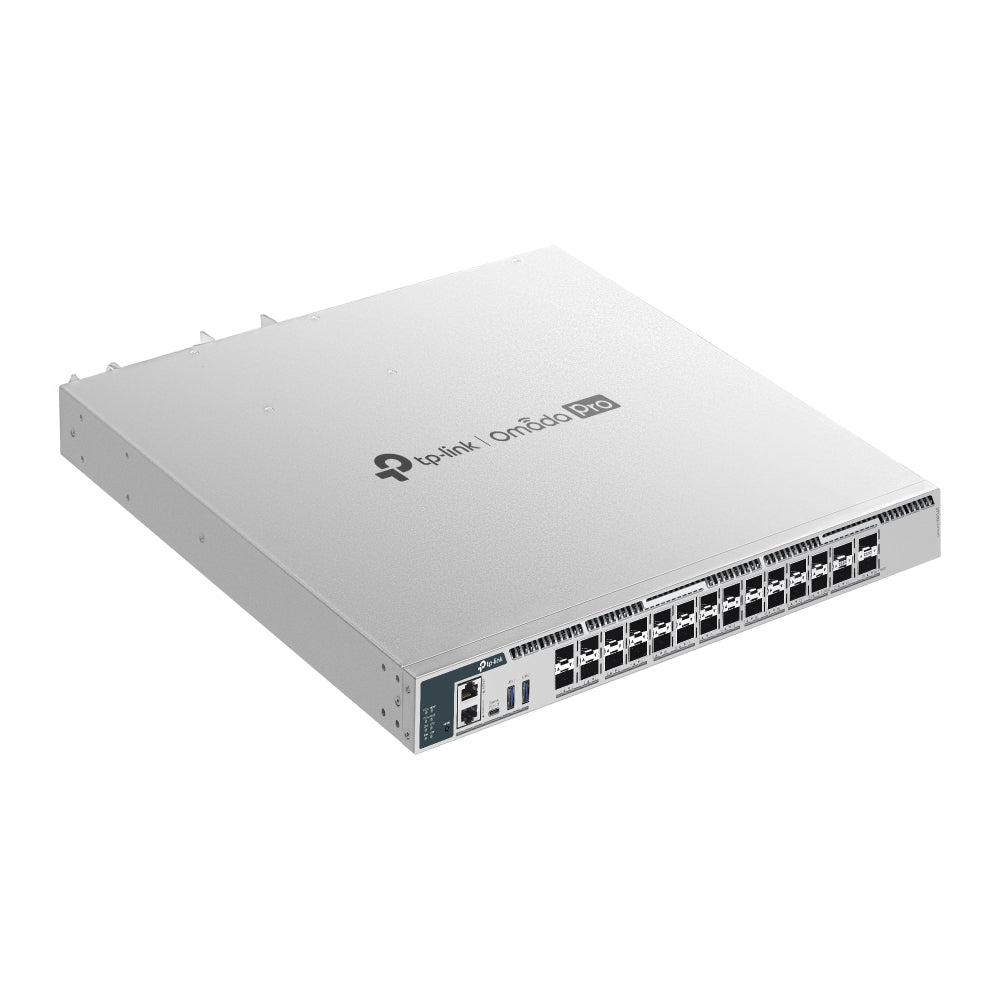

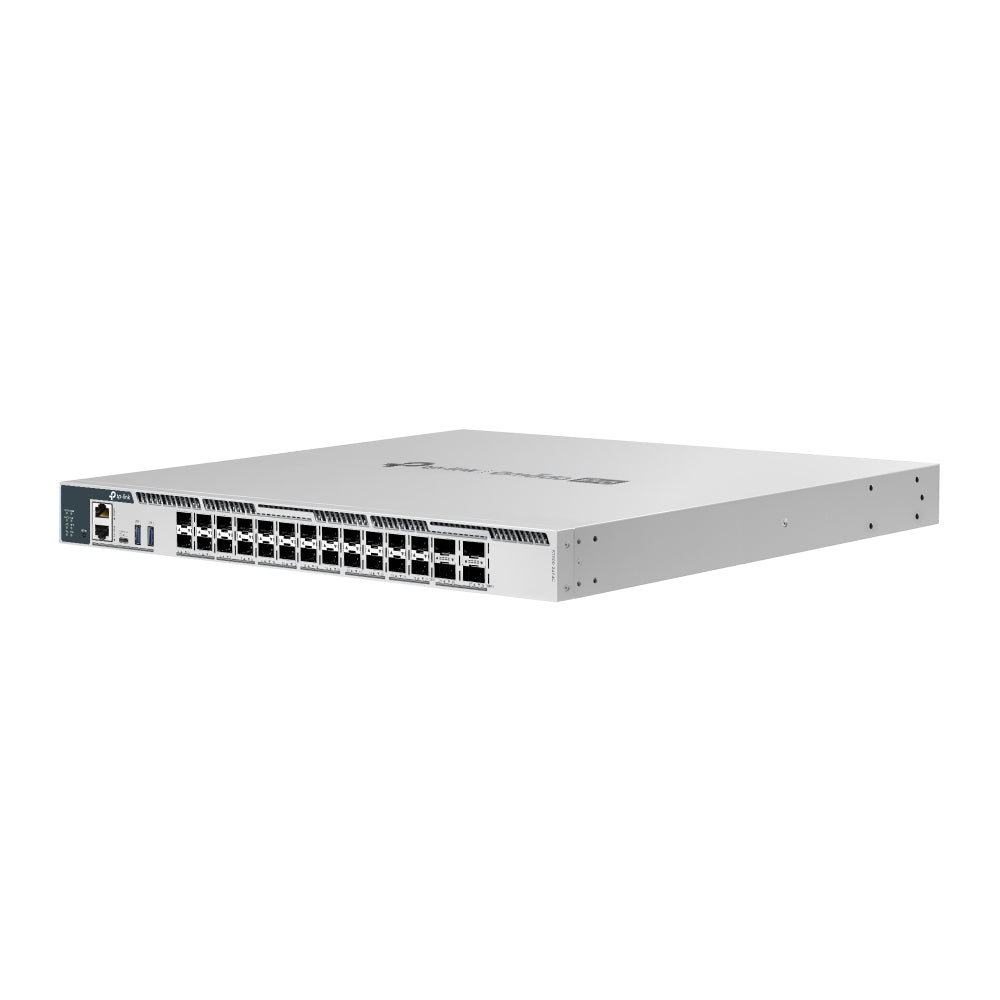

Switch de agregación/núcleo gestionado L3 apilable Omada Pro de 24 puertos y 25G con 4 ranuras de 100G.
- 24 ranuras SFP28 de 25 Gbps y 4 ranuras QSFP28 de 100 Gbps
- Apilamiento físico para redundancia y rendimiento integrados.
- Funcionalidades de capa 3: OSPF, BGP, IS-IS, VRRP, PIM-SM/PIM-DM/PIM-SSM, ECMP, PBR
- Estrategias de seguridad: Arranque seguro, RADSEC, IMPB, SFTP, 802.1X, Seguridad de puertos
- Alta disponibilidad con dos fuentes de alimentación reemplazables en campo,* VRRP, ERPS, BFD
- Operación y mantenimiento sencillos: NETCONF, reversión de configuración, aplicación de parches en caliente y RSPAN.
- Gestión centralizada en la nube a través de la web o la aplicación Omada
| CARACTERÍSTICAS DE HARDWARE | |
|---|---|
| Interfaz |

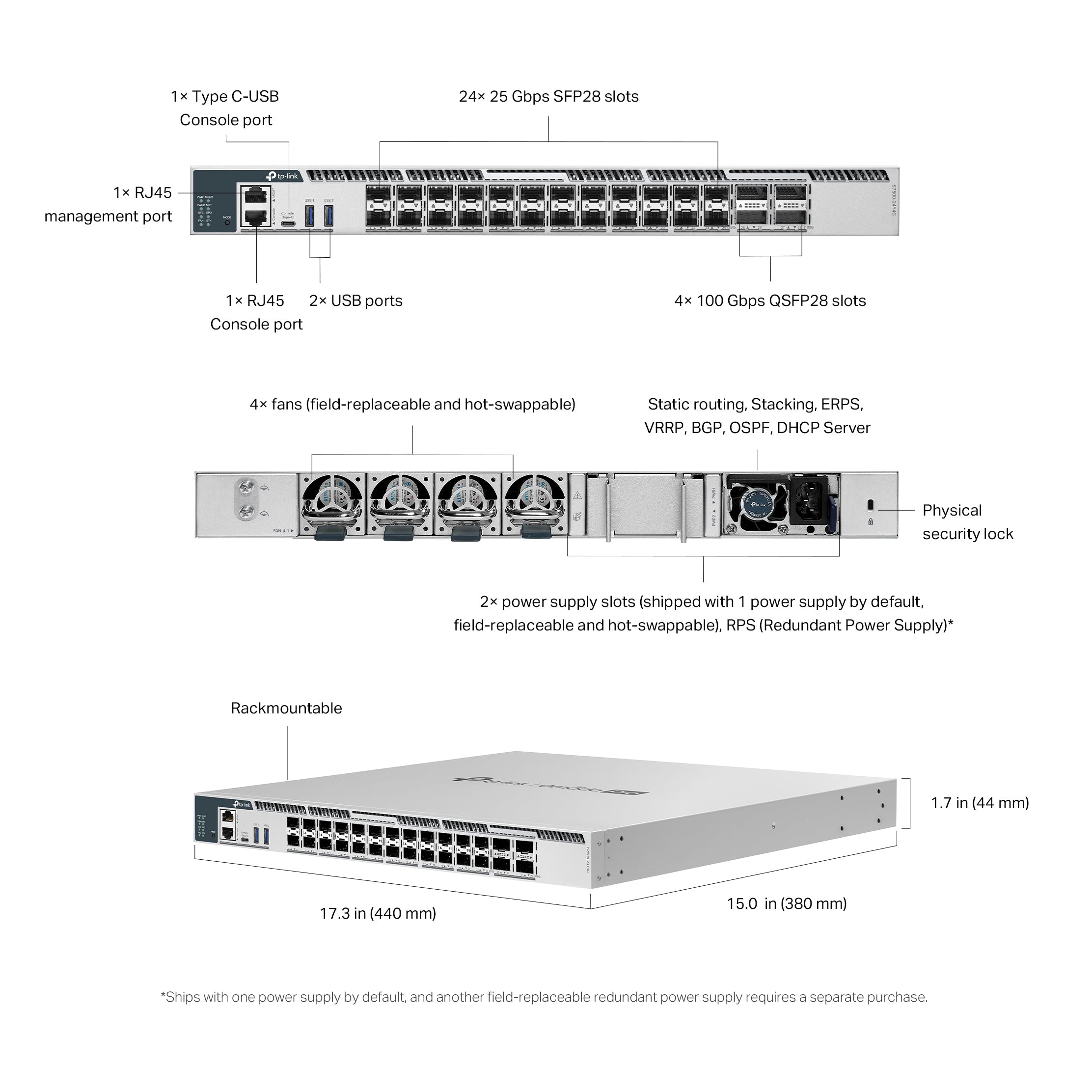

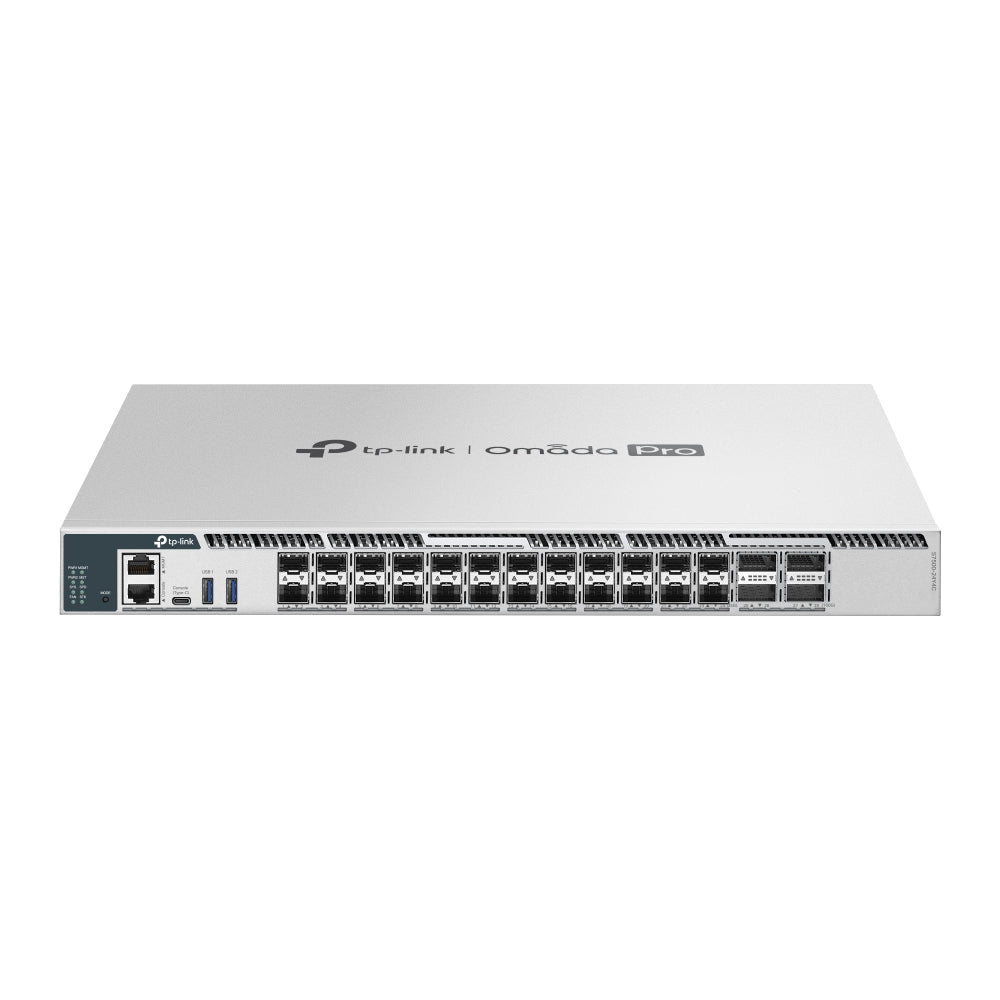

• 24 ranuras SFP28 de 1/10/25G • 4 ranuras QSFP28 de 40/100G • 2 puertos USB 3.0 • 1 puerto de consola RJ45 • 1 puerto de consola USB tipo C • 1 puerto de administración RJ45 |

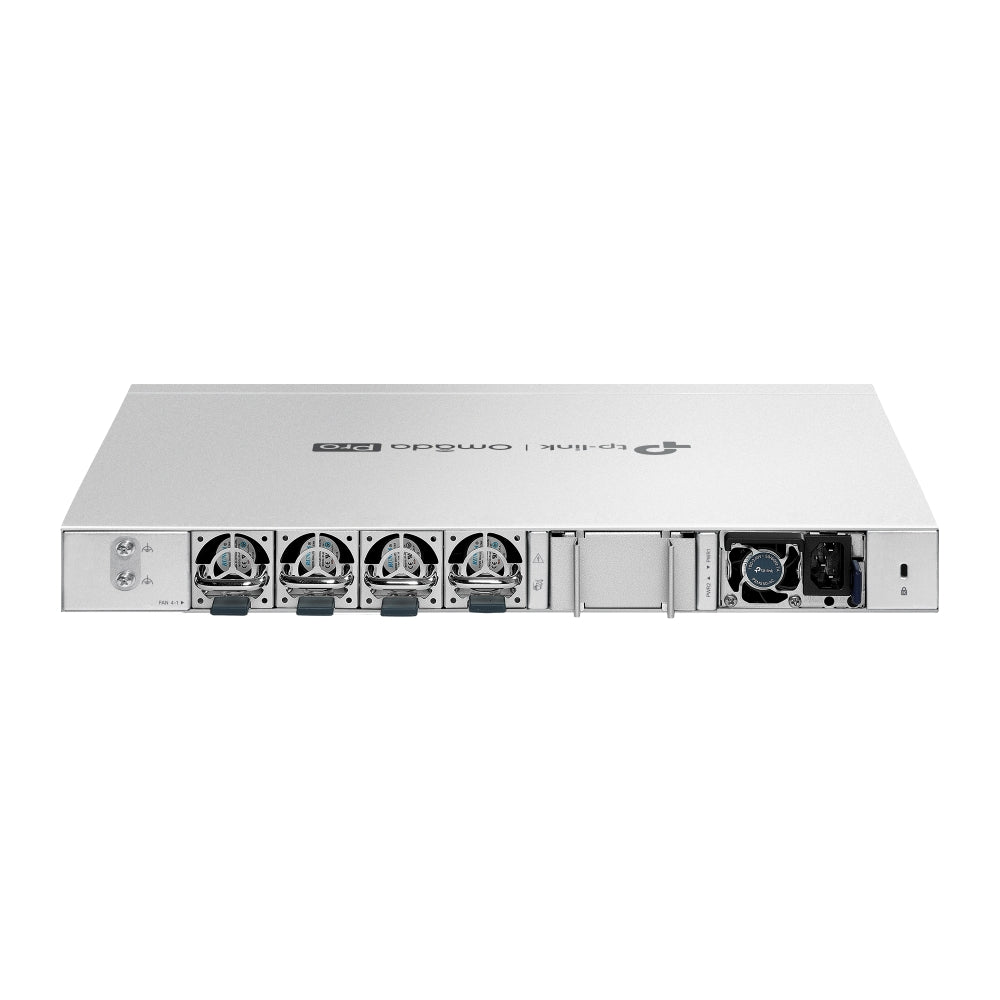

| Cantidad de Ventiladores | Cuatro ventiladores reemplazables en campo y con posibilidad de intercambio en caliente. |
| Fuente de Alimentación |
Dos módulos de fuente de alimentación reemplazables en campo y conmutables en caliente* (100–240 VCA, 50/60 Hz) *Se envía de forma predeterminada con un módulo PSM550-AC, y es necesario comprar por separado otra fuente de alimentación redundante reemplazable en campo. |
| Dimensiones (W X D X H) | 17,3 × 15,0 × 1,7 pulgadas (440 × 380 × 44 mm) |
| Montaje | Montaje en rack |
| Consumo Máximo de energía | 137,63 W (220 V/50 Hz) |
| Disipación Máxima de Calor | 469,6 BTU/hora (220 V/50 Hz) |
| RENDIMIENTO | |
|---|---|
| Capacidad de Switcheo | 2000 Gbps por unidad |
| Apilado |
• Número de apilamiento: 12 (modo independiente) • Puerto de apilamiento: Ranura 100G QSFP28 (todos los puertos de enlace ascendente se pueden usar como puertos de apilamiento)** • Ancho de banda de apilamiento: Hasta 800 Gbps (4 puertos de apilamiento) |
| Tasa de Reenvío de Paquetes | 810 Mpps |
| Tabla de direcciones MAC | 128 K |
| Paquetes de Memoria de búfer | 8 MB |
| Marco Jumbo | 9 KB |
| CARACTERÍSTICAS DE SOFTWARE | |
|---|---|
| Calidad de servicio |
• Clase de servicio : 8 colas de prioridad - Prioridad de puerto - Prioridad IEEE 802.1p - Prioridad DSCP - Ancho de banda mínimo de cola - Modo de programación (SP, WRR, SP+WRR) • Control de ancho de banda - Límite de velocidad - Control de tormentas • VLAN de voz • OUI definido por el usuario • Rendimiento más fluido • Acción para flujos : Comentario QoS (Comentario 802.1p, Comentario DSCP) • Perfil WRED: 64 |
| Características L3 |
• Interfaz L3: 256 (IPv4, IPv6) • Ruta estática: 2048 IPv4, 1024 IPv6 • Tabla de rutas de host: Máx. 15 300 entradas • Entradas de enrutador de red IPv4: 102 400 (compartidas con entradas de enrutador de red IPv6) • Entradas de enrutador de red IPv6: 51 200 (compartidas con entradas de enrutador de red IPv4) • ECMP: 256 entradas, máx. 32 saltos siguientes ECMP por destino • ARP estático: 1024 entradas estáticas • ARP dinámico: 24 576 entradas dinámicas • ND: 24 576 • Servidor DHCP: Máx. 64 grupos de IP, Máx. 8000 entradas IP • Retransmisión DHCPv4/v6 • VRRP: Versión v2/v3, Máx. 64 instancias, Máx. 32 IP virtuales por instancia • OSPFv2 - Instancia OSPF: 16 - Entradas de red: 256 Entradas - Entradas de área para Stub o NSSA: 16 por instancia - Entradas de rango de área: 16 por instancia - Entradas de enlace virtual: 16 por instancia • OSPFv3 - Entradas de área para Stub o NSSA: 16 por instancia - Entradas de rango de área: 16 por instancia • RIPv1/v2 - Entradas de red: 256 - Entradas de redistribución: 20 • RIPng • IS-IS - Interfaces IS-IS: 128 - Números de área IS-IS: 3 - Máx. configuraciones de redistribución: 10 - IS-IS IPV6 - IS-IS BFD • BGP: Máx. 20 configuraciones de redistribución • PIM-SM/PIM-DM/PIM-SSM - Entradas de ruta de multidifusión IP: 1K - Vecinos PIM: 256 - Máx. interfaces PIM: 128 • IGMP: Versión v1/v2/v3, Máx. 2048 grupos de multidifusión • BFD: 16 números de plantilla, 8 números de sesión • PBR • uRPF |
| Características de L2 y L2 + |
• Agregación de enlaces • Protocolo Spanning Tree • Detección de bucles basada en puertos y VLAN • Control de flujo 802.3x • ERPS • Duplicación • RSPAN • Tabla de direcciones MAC • Multidifusión - Inspección IGMP - Inspección MLD - Registro de VLAN de multidifusión (MVR) - Tabla de multidifusión máxima: 4K (IPv4, IPv6) - Salida rápida - Grupos de multidifusión estáticos - Filtrado de multidifusión - Autenticación de inspección IGMP |
| Características Avanzadas |
• Detección automática de dispositivos ‡ • Configuración por lotes ‡ • Actualización de firmware por lotes ‡ • Monitoreo inteligente de la red ‡ • Advertencias de eventos anormales ‡ • Configuración unificada ‡ • Programación de reinicio ‡ Características del ISP : • OAM de enlace Ethernet 802.3ah • L2PT (tunelización de protocolo de capa 2) • Protocolo de detección de enlace de dispositivo (DLDP) • DDM • sFlow |
| VLAN |
• Grupo VLAN de hasta 4K (VLAN 802.1q) • VLAN etiquetada 802.1Q • Entradas VLAN MAC: 200 • VLAN de multidifusión • VLAN de administración • VPN VLAN (QinQ): Máximo 256 entradas • GVRP • VLAN de protocolo: Plantilla de protocolo 16, VLAN de protocolo 12 entradas • VLAN de voz • VLAN privada |
| Seguridad |
• Aislamiento de puertos • Protección de CPU • Inspección ARP (Inspección ARP dinámica) • Protección DoS • Enlace IP-MAC-Puerto - 1024 entradas - DHCP Snooping - Inspección ARP - Protección de origen IPv4 • Enlace IPv6-MAC-Puerto - 1024 entradas - DHCPv6 Snooping - Detección ND - ND Snooping - Protección de origen IPv6 • Filtro DHCP • Seguridad de puerto estática/dinámica - Hasta 64 direcciones MAC por puerto • Control de tormentas de difusión/multidifusión/unidifusión desconocida - modo de control de kbps/ratio • 802.1X - Autenticación basada en puerto - Autenticación basada en MAC - Asignación de VLAN - MAB - VLAN de invitados - Compatibilidad con autenticación y responsabilidad RADIUS • AAA (incluido TACACS+) • Administración web segura a través de HTTPS con SSLv3/TLS 1.2 • Administración segura de interfaz de línea de comandos (CLI) con SSHv2 • Control de acceso basado en IP/puerto/MAC • Seguro arranque • RADSEC |
| ADMINISTRACIÓN | |
|---|---|
| Adquiera la aplicación | Sí, a través del controlador Omada Pro. |
| Gestión centralizada |
• Controlador basado en la nube Omada Pro • Controlador de hardware Omada Pro • Controlador de software Omada Pro |
| Acceso a la nube | Sí, a través del controlador Omada Pro. |
| Aprovisionamiento sin intervención | Sí. Requiere el uso del controlador basado en la nube Omada Pro. |
| Características de administración |
• Interfaz gráfica de usuario (GUI) basada en web • Interfaz de línea de comandos (CLI) a través del puerto de consola, telnet • SNMPv1/v2c/v3 - Trampa/Información - RMON (1, 2, 3, 9 grupos) • Plantilla SDM • Cliente DHCP/BOOTP • 802.1ab LLDP/LLDP-MED • Instalación automática de DHCP • Imagen dual, configuración dual • Monitorización de CPU • Diagnóstico de cables • Recuperación de contraseñas • SNTP • Registro del sistema |
| Otros | |
|---|---|
| Contenidos del Paquete |
• Conmutador S7500-24Y4C • Cable de alimentación • Cable de consola RJ45 • Guía de instalación rápida • Kit de montaje en rack • Patas de goma |
| Requisitos del Sistema | Microsoft® Windows® 98SE, NT, 2000, XP, Vista™ o Windows 7/8/10/11, MAC® OS, NetWare®, UNIX® o Linux. |
| Ambiente |
• Temperatura de funcionamiento: -5 °C a 50 °C (23 °F a 122 °F) a 300 metros; -5 °C a 45 °C (23 °F a 113 °F) a 2000 metros; -5 °C a 40 °C (23 °F a 104 °F) a 3000 metros. • Temperatura de almacenamiento: -40 °C a 70 °C (-40 °F a 158 °F). • Humedad de funcionamiento: 10-90 % HR sin condensación. • Humedad de almacenamiento: 5-90 % HR sin condensación. |
