Descripción

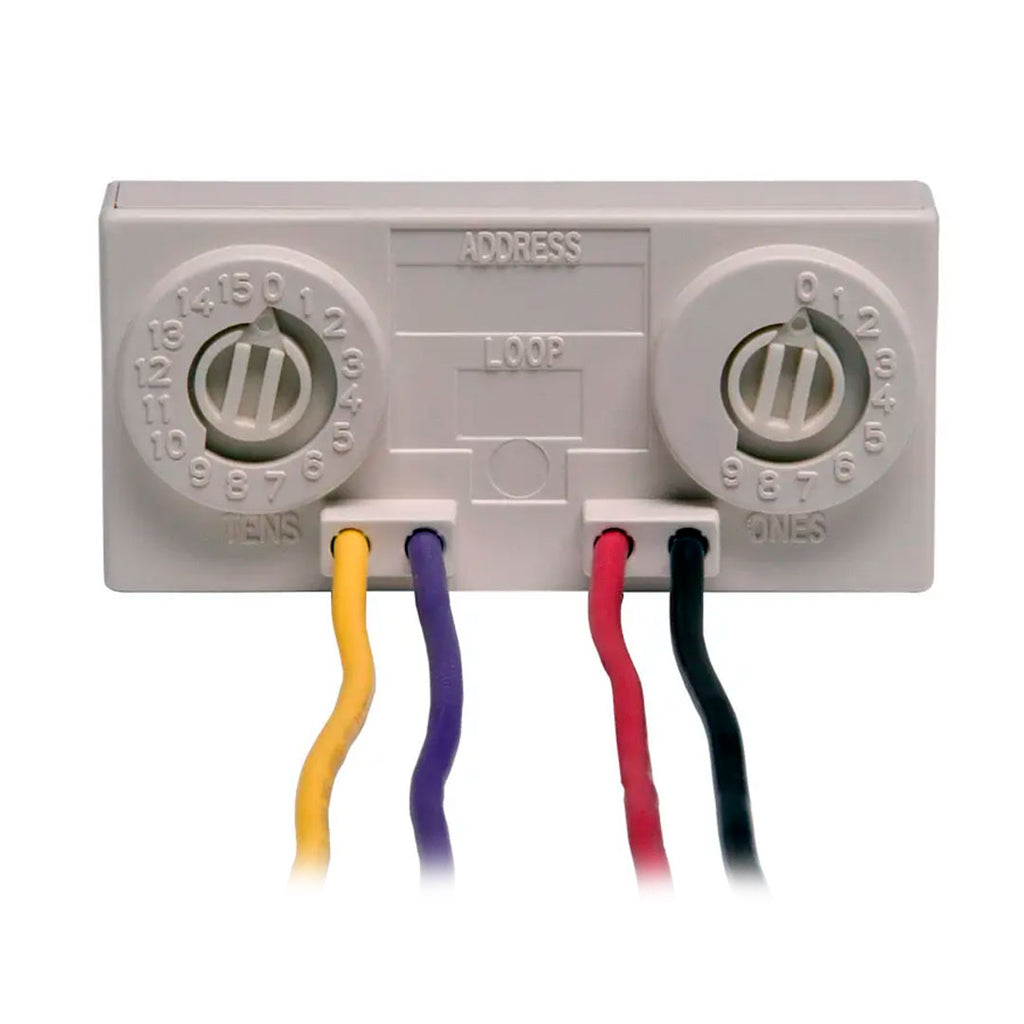

El MIX-M501MAP es un módulo monitor en miniatura que supervisa un circuito Estilo B (Clase B) de dispositivos de entrada de contacto seco. El pequeño tamaño del módulo le permite caber dentro de dispositivos o cajas de conexiones detrás de los dispositivos.
El MIX-M501MAP está diseñado para su uso en sistemas inteligentes de dos hilos donde la dirección individual de cada módulo se selecciona mediante interruptores de década giratorios. Proporciona un circuito de iniciación de dos hilos para dispositivos de seguridad y alarma contra incendios de contacto normalmente abierto.
Especificaciones
| Tensión Normal de Operación |
15 a 32 VCD |
| Corriente Máxima en Alarma | 600 uA |
| Corriente Promedio en Operación |
400 μA, 1 comunicación cada 5 segundos, EOL de 47K Ohms |
| Resistencia EOL | 47K Ohms |
| Resistencia Max. Cableado IDC |
40 Ohms |
| Tensión Máxima IDC | 11 voltios |
| Corriente Máxima IDC | 400μA |
| Rango de Temperatura | 32˚F a 120˚F (0˚C a 49˚C) |
| Humedad | 10% a 93% Sin condensación |
| Dimensiones | 1.3˝ H × 2.75˝ W × 0.65˝ D |
