Descripción
Características del producto

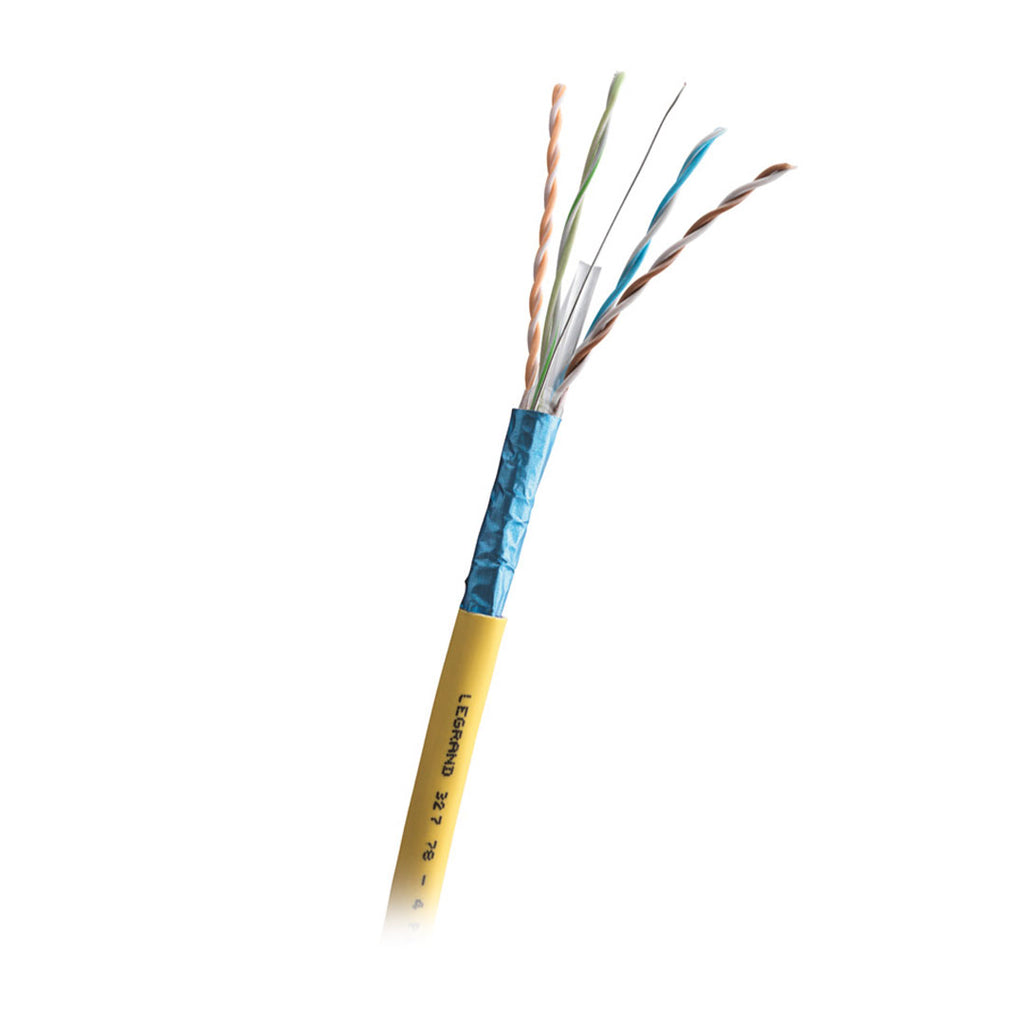

- Categoría 6A F/UTP: para una velocidad de datos de hasta 10 Gigabits por segundo, cable blindado
- 4 pares de cables
- Materiales de bajo nivel de humo y sin halógenos que emiten humo limitado y nada de halógenos cuando se exponen a altas fuentes de calor.
- Euroclass Dca ofrece una reacción adecuada al fuego con una certificación de cumplimiento de un laboratorio independiente.
- Alimentación a través de Ethernet: compatible con aplicaciones PoE (15 W)
Recomendación / Restricción
- Cumple con la norma ISO/IEC 11801. El rendimiento con punto de consolidación no está garantizado.
Características técnicas
| Tipo de cable | F/UTP |
|---|---|
| Dúplex | No |
| Material conductor | Cobre |
| Superficie del conductor | Desnudo |
| Diámetro del conductor | 0,56 mm |
| Sección transversal nominal del conductor | 0,25 mm² |
| Tamaño AWG | 23 |
| Categoría de director | Clase 1 = sólido |
| Numero de nucleos | 8 |
| Número de elementos de varada | 4 |
| Elemento de trenzado | Pares |
| Aislamiento del núcleo del material | Otro |
| Especificación del aislamiento del núcleo | Polietileno (PE) |
| Identificación de núcleos según HD 308 S2 | No |
| Identificación del núcleo | Color |
| Pantalla sobre elemento trenzado | Ninguno |
| Varamiento | Manojo |
| Pantalla sobre varamiento | Frustrar |
| Cable longitudinal de bloqueo de agua | No |
| Cable de bloqueo de agua radial | Sí |
| Adecuado para instalación subterránea. | No |
| Tipo de instalación subterránea homologada | Otro |
| Funda protectora | Ninguno |
| Material de la cubierta exterior | Otro |
| Especificación del material de la cubierta exterior | Polietileno (PE) |

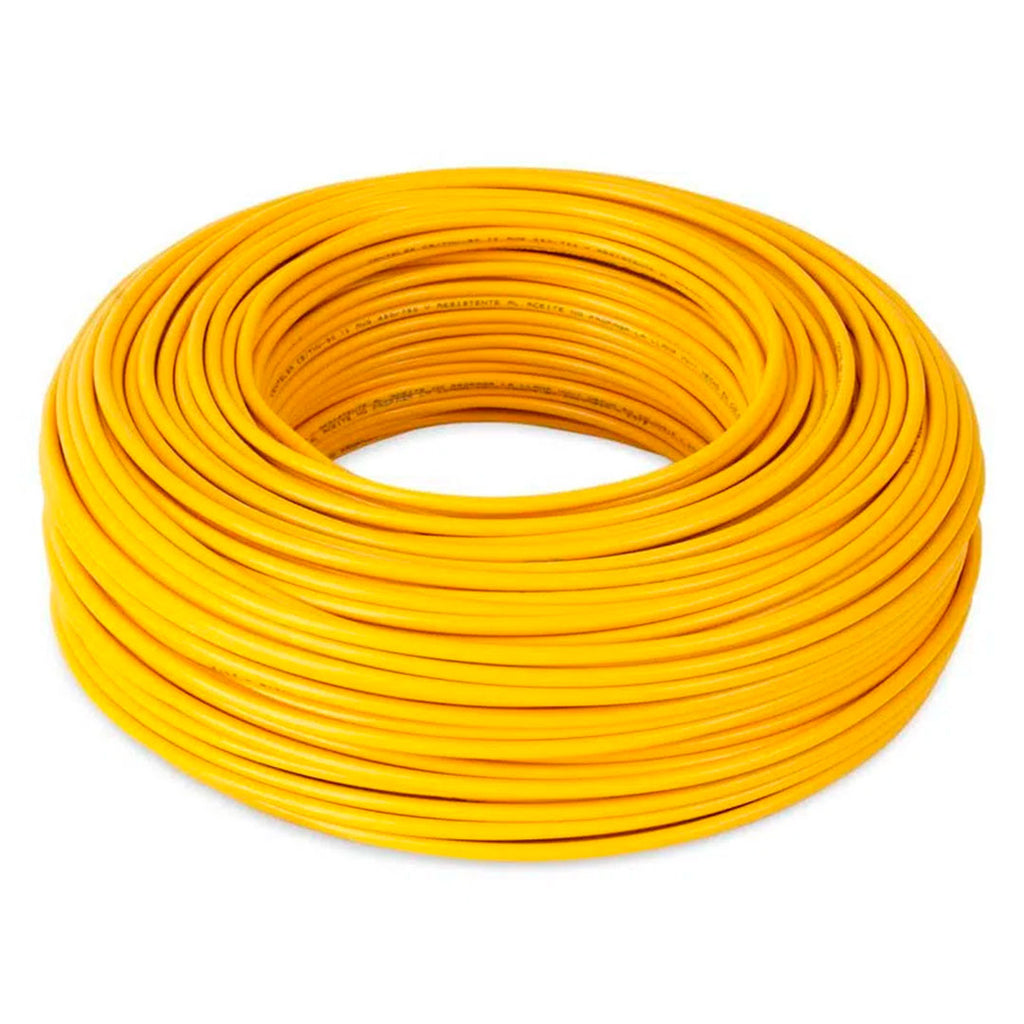

| Vaina exterior de color | Amarillo |
| Blindaje/refuerzo | Ninguno |
| Geometría del cable | Redondo |
| Retardante de llama según IEC 60332-1-2 | Sí |
| Retardante de llama según IEC 60332-3-21 (Cat AF/R) | No |
| Retardante de llama según IEC 60332-3-22 (Cat A) | No |
| Retardante de llama según IEC 60332-3-23 (Cat B) | No |
| Retardante de llama según IEC 60332-3-24 (Cat C) | No |
| Retardante de llama según IEC 60332-3-25 (Cat D) | No |
| Baja emisión de humos según EN IEC 61034-2 | Sí |
|---|---|
| Libre de halógenos según EN IEC 60754-1 | Sí |
| Libre de halógenos según EN IEC 60754-2 | Sí |
| Libre de halógenos según EN IEC 60754-3 | No |
| Reacción al fuego según EN 13501-6: Clase | dca |
| Reacción al fuego según EN 13501-6: Producción de humo | s2 |
| Reacción al fuego según EN 13501-6: Gotitas/partículas inflamables | d2 |
| Reacción al fuego según EN 13501-6: Acidez | a1 |
| Integridad del circuito según IEC 60331-23 | No |
| Resistente al aceite según EN IEC 60811-404 | No |
| Diámetro exterior aprox. | 7,3 milímetros |
| Mín. radio de curvatura permitido, aplicación móvil con guía forzada | 59 milímetros |
| Radio de curvatura mínimo permitido, aplicación móvil/movimiento libre | 67mm |
| Radio de curvatura mínimo permitido, aplicación estacionaria/instalación permanente | 29,5 milímetros |
| Temperatura exterior del cable permitida durante el montaje/manipulación | 0-50 °C |
| Temperatura exterior permitida del cable después del montaje sin vibración | -20-60°C |
| Categoría | 6A (CEI) |
| Valor NVP | 66% |
| Resistente a los rayos UV | No |
| Certificado para aplicación a bordo | No |
| Adecuado como cable telefónico. | Sí |
| Adecuado como cable de datos de computadora | Sí |
| Adecuado como cable de señalización | No |
| Adecuado para uso como cable de alarma de seguridad. | No |
| Cable de drenaje | No |
| Con cordón de apertura | No |
| Ancho del cable aprox. | 8,3 milímetros |
| Altura del cable aprox. | 8,3 milímetros |
| Peso | 51 kilogramos/km |
| Impedancia característica | 100 ohmios |
| Compatible con Grade2TV según XP-C 90-483 | No |
| Compatible con Grade3TV según XP-C 90-483 | No |
| Temperatura de almacenamiento | -20-60°C |
| Número RAL | 1018 |
