Descripción

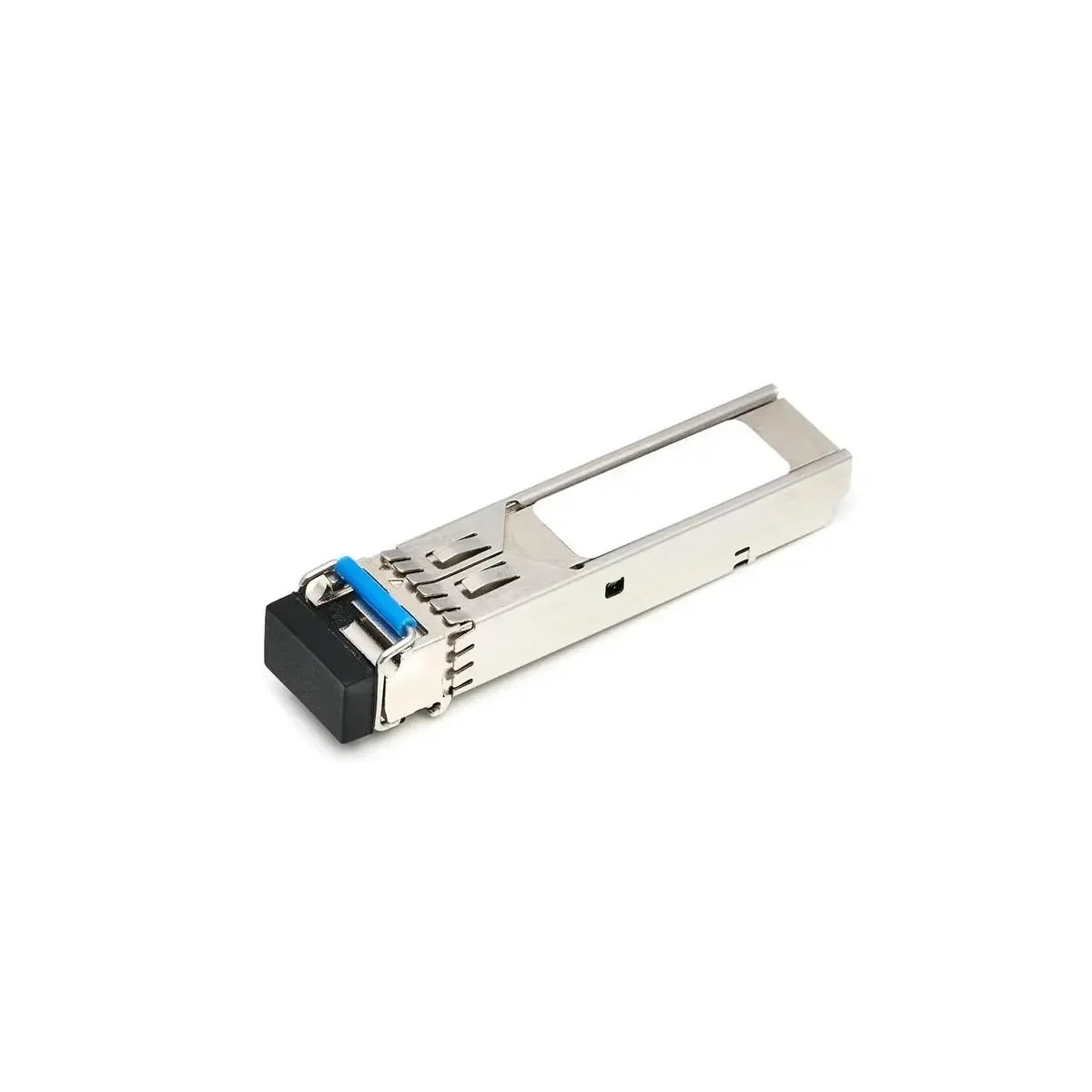

El SFP-GE-BX-U1-I es un transceptor óptico de formato SFP que funciona a 1 Gbps sobre fibra monomodo (SM) para transmisiones bidireccionales (BiDi). Utiliza la tecnología de multiplexación por división de longitud de onda (WDM) para transmitir y recibir en diferentes longitudes de onda (TX1310/RX1490) y tiene un conector LC
. Características principales
Tipo: Transceptor óptico SFP (Small Form-factor Pluggable)
.Velocidad: Gigabit Ethernet (GE), hasta 1,25 Gbps
.Tipo de fibra: Fibra monomodo (SMF)
.Tecnología: Bidireccional (BiDi), que permite enviar y recibir datos por una sola fibra
.Longitudes de onda: Transmite en 1310 nm (TX) y recibe en 1490 nm (RX)
.Conector: LC.
Especificaciones del SFP-GE-BX-U1-I
| Artículo | Valor |
|---|---|
| Información básica | |
| Nombre del módulo | SFP-GE-BX-U1-I |
| Número de pieza | 02311DMF |
| Modelo | SFP-GE-BX-U1-I |
| Factor de forma | SFP |
| Estándar de aplicación | 1000BASE-BX |
| Tipo de conector | LC |
| Tipo de fibra óptica | SMF |
| Temperatura de la caja de trabajo [°C(°F)] | -40 °C a +85 °C (-40 °F a +185 °F) |
| Monitoreo de diagnóstico digital (DDM) | Apoyado |
| Velocidad de transmisión [bit/s] | 1 Gbit/s |
| Distancia de transmisión del objetivo [km] | Fibra monomodo: 10 km |
| Características ópticas del transmisor | |
| Longitud de onda central [nm] |
1490 nm (RX) 1310 nm (transmisión) |
| Potencia óptica máxima de transmisión [dBm] | -3 dBm |
| Potencia óptica mínima de transmisión [dBm] | -9 dBm |
| Relación mínima de extinción [dB] | 9 dB |
| Características ópticas del receptor | |
| Sensibilidad Rx [dBm] | -19,5 dBm |
| Potencia de sobrecarga [dBm] | -3 dBm |
|
NOTA:
Admite la función bidireccional de fibra única. Los módulos ópticos bidireccionales de fibra única (BIDI) deben utilizarse en pares. Por ejemplo, SFP-GE-BX-D1-I debe utilizarse con SFP-GE-BX-U1-I. |
|
