Descripción

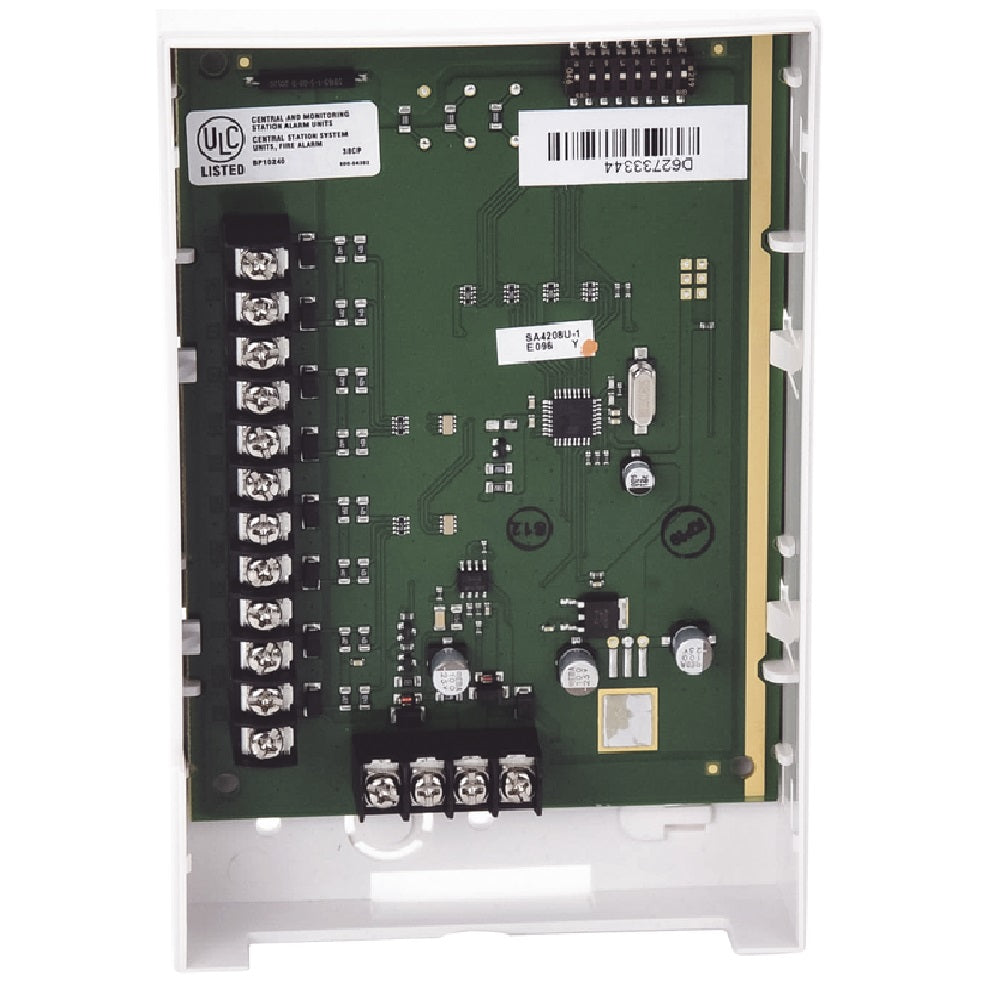

El módulo extensor de bucle ADEMCO VI-4297 V-Plex® es un accesorio para usar con los paneles de control Ademco que admiten dispositivos V-Plex (bucle de sondeo). El módulo VI-4297 recibe señales del panel de control a través de su bucle de “entrada” y luego retransmite copias mejoradas de estas señales a través de su bucle de “extensión”.
- El VI-4297 obtiene energía para su circuito interno y su bucle de extensión de una fuente de alimentación suplementaria, como la salida de alimentación auxiliar del panel de control. Además, el VI-4297 aísla las fallas de circuito abierto y cortocircuito que ocurren en su lazo de extensión de su lazo de entrada. Estas características permiten que el módulo VI-4297 se use para extender el lazo de sondeo del panel de control, para proporcionar corriente de lazo de sondeo adicional y para proporcionar lazos derivados eléctricamente aislados.
- El módulo VI-4297 está completamente supervisado y hace que el panel de control active indicaciones de falla de supervisión para los dispositivos cableados al lazo de extensión cuando falla la alimentación eléctrica al módulo, o cuando ocurre un circuito abierto o un cortocircuito en el lazo de extensión. Consulte las instrucciones de instalación del panel de control para conocer el tipo de indicación de falla de supervisión proporcionada.
ESPECIFICACIONES
Físico | 6-7/16″ de ancho x 4-1/4″ de alto x 1-1/4″ de profundidad (163 mm x 108 mm x 32 mm) | |
Eléctrica | Voltaje de entrada | 12 VCC |
Corriente de entrada | 50 mA + Drenaje del bucle de extensión (128 mA máx.) durante el funcionamiento normal. Aumenta a 400 mA cuando el bucle de extensión está en cortocircuito. | |
Voltaje flotante | 13,65 VCC | |
Tiempo de espera | Supera las 4 horas con una batería de 1,2 AH o más | |
Tiempo de recarga | Hasta 48 horas | |
Misceláneas | El termistor PTC proporciona protección de conexión de batería inversa | |
Corriente de salida | 128mA máx. No extraiga más de 128 mA en ningún tendido de cable de bucle de extensión individual. | |
Impedancia de línea máxima | 20 ohms | |
Listados de agencias reguladoras |
|
