Descripción

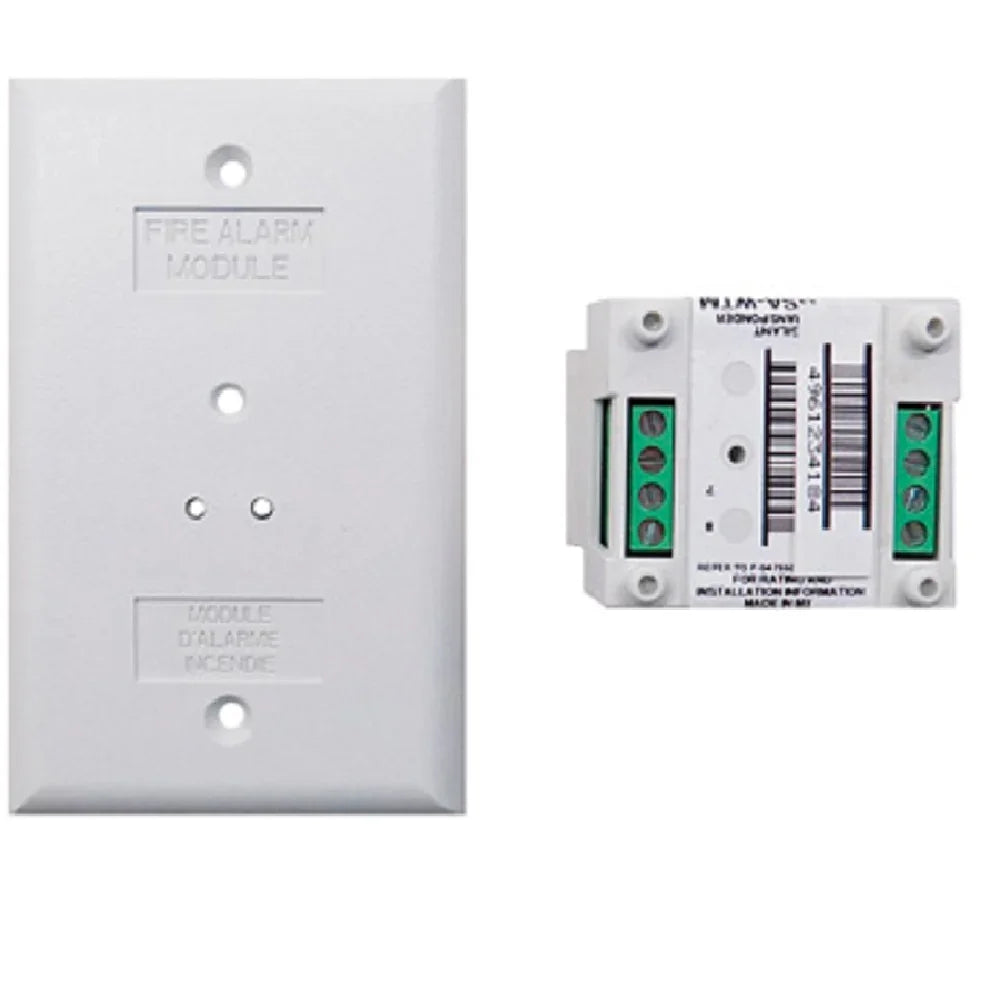

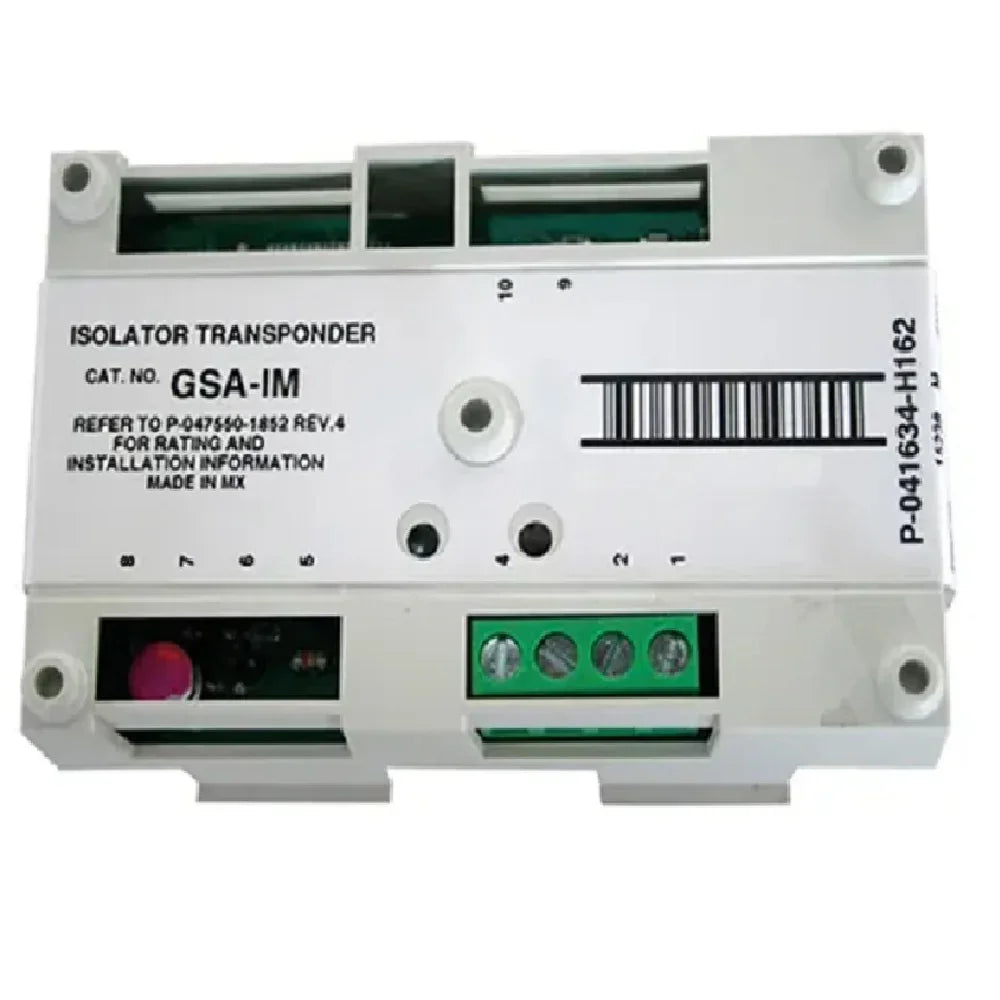

El módulo aislador GSA-IM2 es parte del sistema Signature Series de Kidde. Este dispositivo inteligente permite que parte del bucle de datos Signature siga funcionando en caso de que se produzca un cortocircuito. El módulo se puede conectar a un bucle de datos Clase A en cualquier punto.
Si ocurre una falla, el aislador corta la energía a todos los dispositivos más allá del aislador en el circuito de la siguiente manera:
- un cortocircuito en la línea hace que todos los aisladores se abran dentro de 23 ms.
- a intervalos de 10 ms, comenzando en un lado del circuito Clase A más cercano al controlador de bucle, los aisladores se cierran para proporcionar energía al siguiente aislador de la línea.
- cuando el aislador al lado del corto se cierra, se vuelve a abrir dentro de 10 ms.
Una vez activado, el aislador de falla de línea verifica continuamente el lado con falla del circuito para determinar si el cortocircuito aún existe. Cuando se corrige la falla y se reinicia el sistema, el módulo restaura automáticamente todo el bucle de datos a la condición normal.
El microprocesador de cada módulo Signature proporciona al menos tres beneficios importantes: autodiagnóstico y registro histórico, mapeo automático de dispositivos y comunicación rápida y estable.
Autodiagnóstico y registro histórico: cada módulo de Signature Series ejecuta constantemente autoverificaciones para proporcionar información de mantenimiento importante. Esta información se actualiza automáticamente y se almacena permanentemente en la memoria no volátil del módulo y se puede acceder a ella para su revisión en cualquier momento utilizando el programa de firma/herramienta de servicio KI-HDT.
Mapeo automático de dispositivos: el controlador de bucle Signature aprende y mantiene un mapa donde está instalada la dirección del número de serie de cada dispositivo en relación con otros dispositivos en el circuito de datos.
Comunicación rápida y estable: la inteligencia incorporada significa que es necesario enviar menos información entre el módulo y el controlador de bucle. Además de la respuesta regular al sondeo de supervisión, el módulo solo necesita comunicarse con el controlador de bucle cuando tiene algo nuevo que informar.
