Descripción

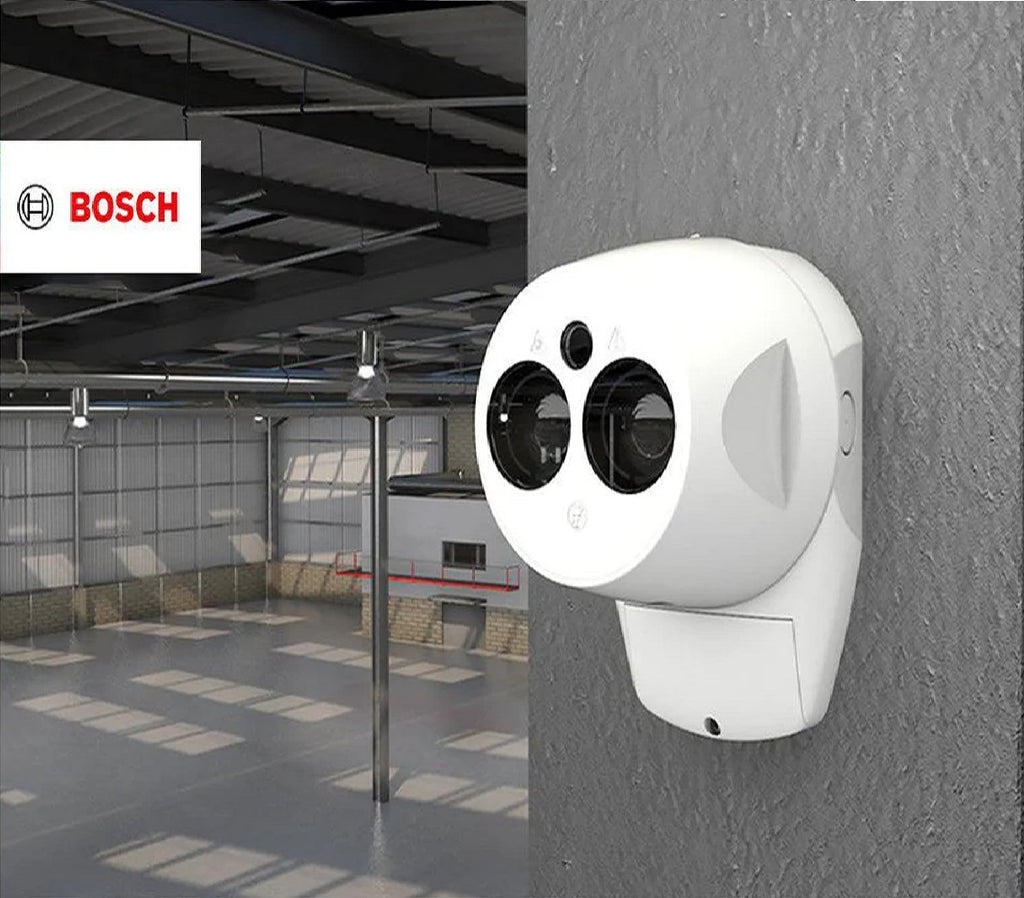

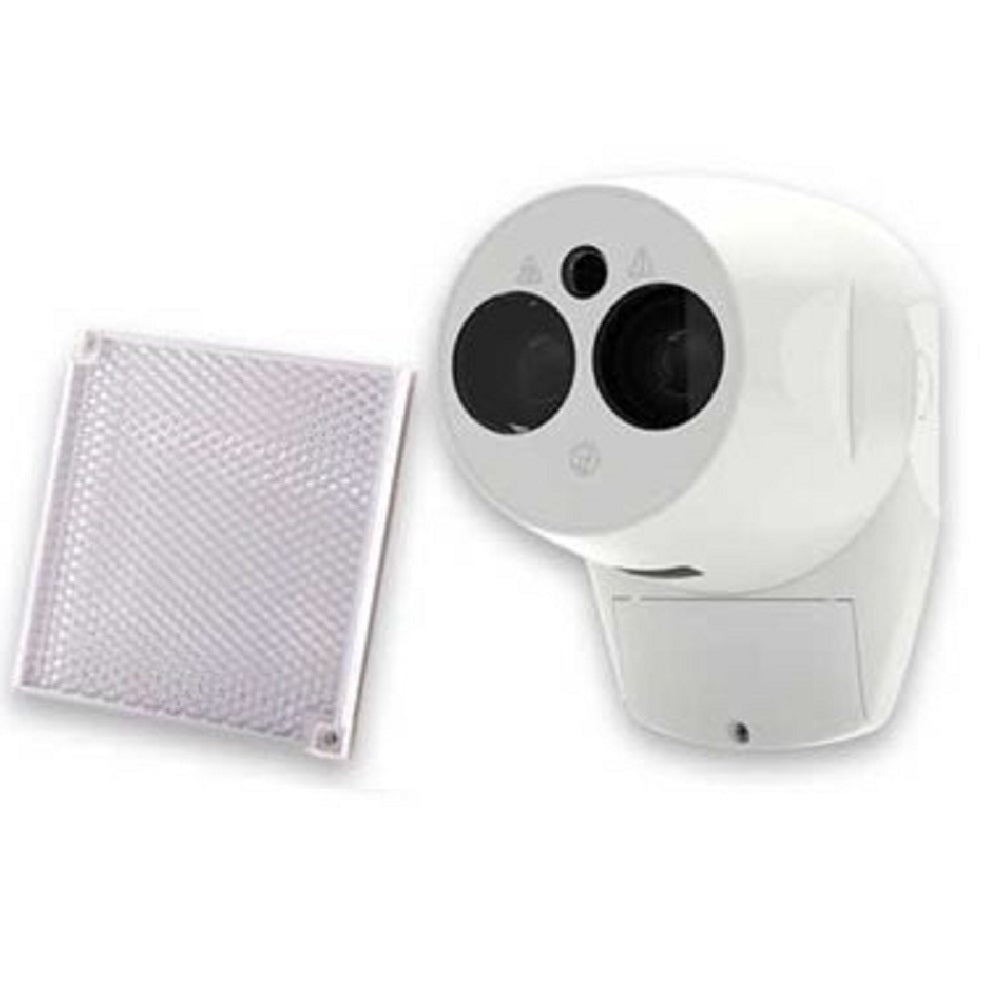

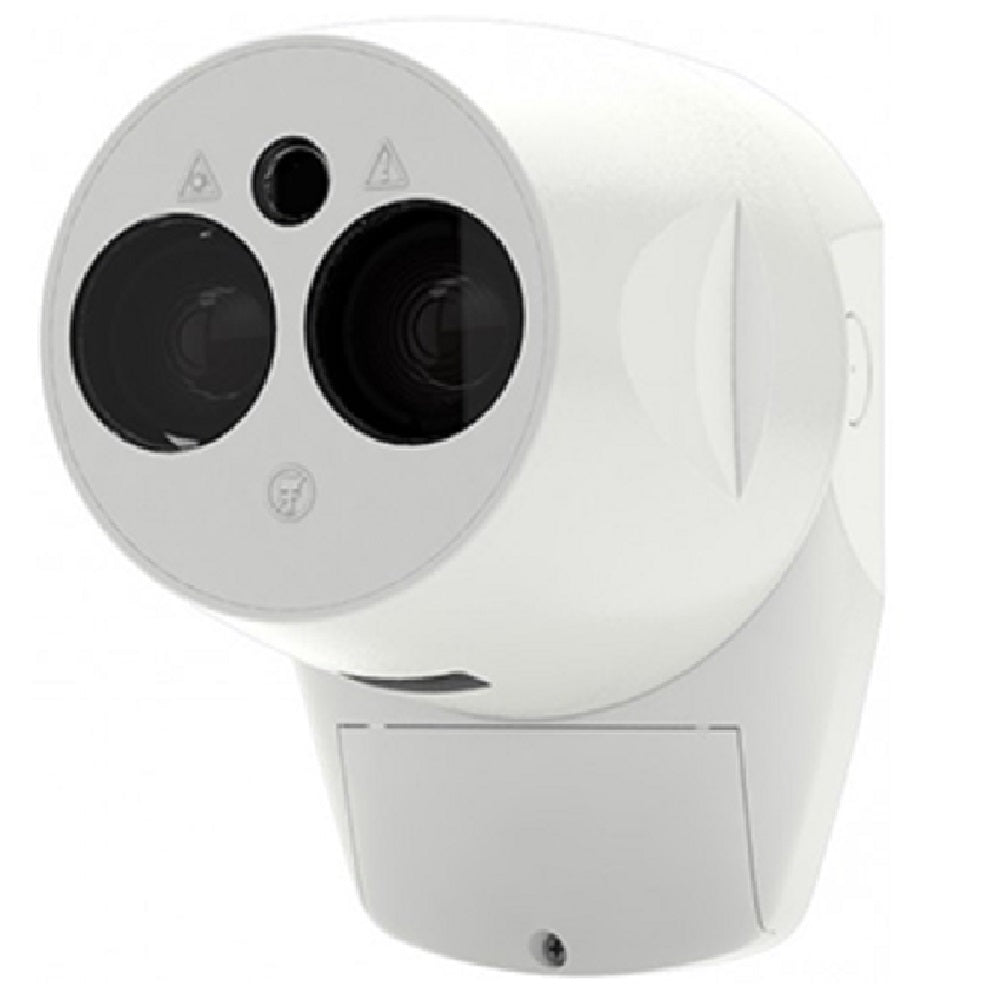

El FRAY-ONE-UL es un detector de haz lineal retro reflector rentable y de fácil montaje. Abarca distancias de entre 5 m y 120 m. Un reflector permite la detección precisa de las partículas de humo dentro del rango de distancia dado. Para rangos comprendidos entre los 5 y los 50 metros, basta con un único prisma. Para rangos comprendidos entre 50 m y 120 m, se requieren cuatro prismas. Los prismas adicionales están incluidos en FRAY5000-LR-KIT. Las principales zonas de aplicación son salas amplias como las de edificios históricos, iglesias, museos, centros comerciales, naves industriales, almacenes, etc. FRAY-ONE-UL es apto para uso en zonas donde los detectores de tipo puntual no resultan efectivos.
- Unidad de control integrada
- Auto-Alignment con cabezal del detector motorizado
- Light Cancellation Technology
- Building Movement Tracking
- Rango de detección hasta 120m
Rendimiento de la detección
- • Rango de detección: 0 a 50 m o 0 a 120 m con kit de reflectante de largo alcance
- • Método de alineación: asistido por láser, AutoAlignment™. Alineación manual - configuración opcional
- • Protocolo Auto-Alignment™: comprobación de fondo, búsqueda de cuadro, ajustar y centrar
- • Building Movement Tracking™: compensa los desplazamientos naturales en alineación del movimiento de edificios
- • Compensación de contaminación: compensa la acumulación gradual de la contaminación en las superficies ópticas
- • Light Cancellation Technology™: compensa los altos niveles de luz solar y de iluminación artificial • Detección de humo - longitud de onda óptica: 850 nm infrarrojo cercano (invisible)
- • Láser integrado - alineación láser: 650 nm visible Clase IIIa < 5 mW
- • Ajuste de fase dinámico del haz: permite que los detectores de haz se monten uno enfrente de otro con los reflectores en el medio. Elimina las falsas alarmas causadas por la interferencia entre haces
- • Salida de señales: relés individuales de alarma y avería (contacto seco) 0,5 A a 30 V CC Configuración de usuario programable
- • Niveles del umbral de respuesta de alarma: – 25 % - <7 m – 25 %, 35 % - 7 m - 17 m – 35 %, 55 % - 17 m - 33 m – 55 %, 85 % - 53 m - 120 m
- • Retardo de alarma: 10 segundos, para obstrucción parcial momentáneamente de la trayectoria del haz • Retardo de avería: 10 segundos, para obstrucción momentánea de la trayectoria del haz Características de usuario
- • Interfaz de usuario integrada: conmutador de modo alineación, botones de alineación direccionales y conmutadores de configuración de umbral de respuesta de alarma
- • Indicación del estado de alineación: dos LED verdes y un LED amarillo
- • Indicación de estado del sistema:
- – Funcionamiento normal: LED verde que parpadea cada 10 segundos
- – Condición de alarma: LED rojo que parpadea cada 10 segundos
- – Condición de avería: LED amarillo que parpadea cada 10 segundos en caso de oscurecimiento o cada 5 segundos en caso de contaminación
- • Limpieza: cara frontal plana con óptica cerrada. La limpieza de la óptica no afecta al alineamiento.
Parámetros de diseño
- Distancia de la trayectoria del haz: 1 m de diámetro desde la línea central entre el detector y el reflector
- Ubicación del detector: dentro del flujo de chorro del techo (10 % superior de la altura del suelo al techo), a menos que se estipule lo contrario Cableado de campo
- Sección y tipo de cable:
- 3 conductores, dedicados, 22-14 AWG
- Sistema compatible con cable ignífugo y no ignífugo que cumple con las normas de instalación locales
- Entrada de cable:
- tres ubicaciones troquelables que admiten prensaestopas M20, 12,7 mm o 19 mm
- cuatro ubicaciones perforables que admiten prensaestopas de hasta 21 mm de diámetro
