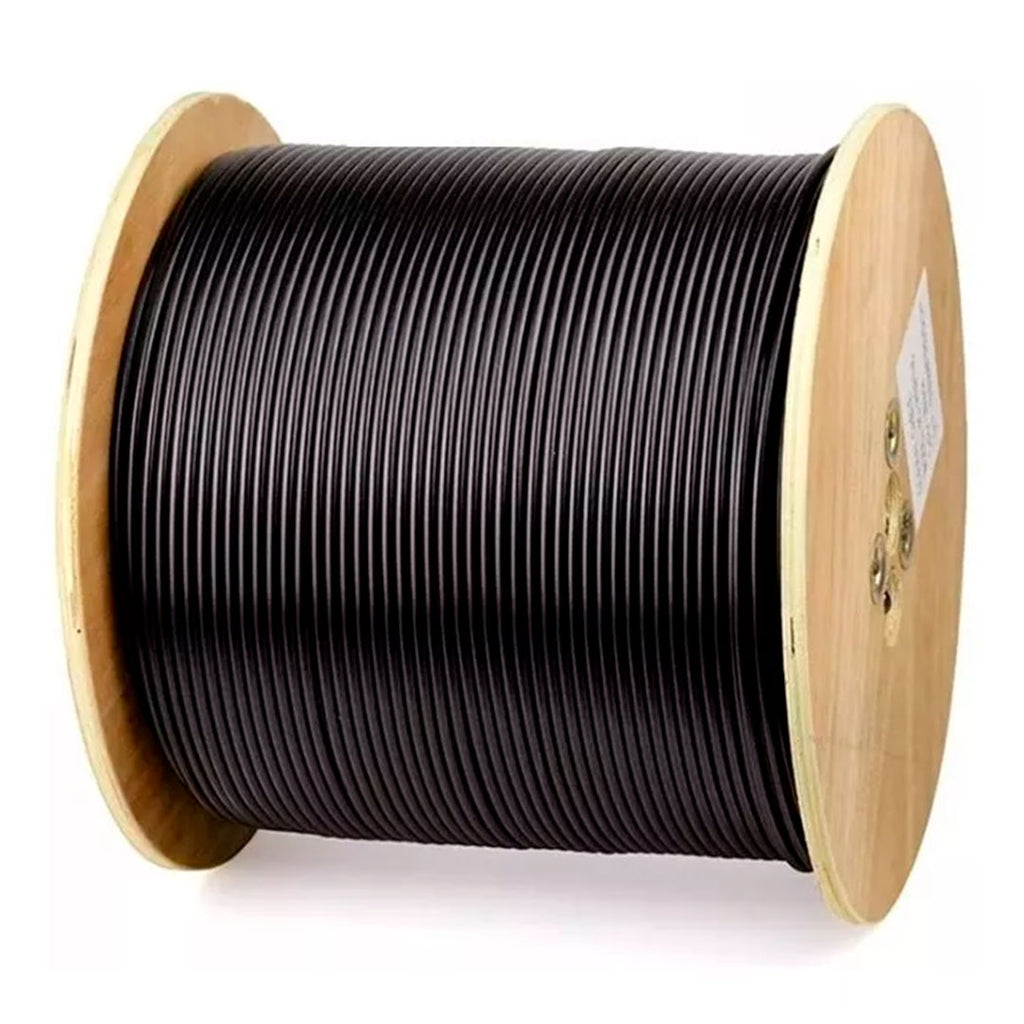

DAHUA PFM920-6UN Cable UTP CAT6 para exteriores de 305 m

Conductor

Material

Cobre libre de oxígeno (99,97% de pureza)

Diámetro

0,57 mm ± 0,02 mm ( 0,02" ± 0,0007" )

Calibre de cable americano

23 AWG

Aislamiento

Material

HDPE

Espesor mínimo promedio

0,21 mm (0,0082")

Diámetro

1,02 mm ± 0,06 mm (0,04" ± 0,0023")

Color

8 núcleos, azul, blanco/azul; naranja, blanco/naranja; verde, blanco/verde; marrón, blanco/marrón

Cordón de desgarro

Material

Poliéster

Especificación

500D

Separador

Material

EN

Dimensión

Translúcido 4,5 × 0,4 mm (0,03")

Envoltura

Material

Cinta de poliéster (transparente)

Dimensión

Ancho: 25 mm ± 2 mm * Alto: 0,026 mm ± 0,02 mm (Ancho: 0,98" ± 0,07" * Alto: 0,0010" ± 0,0007")

Vaina

Material

PEDM

Espesor mínimo promedio

0,7 mm (0,03")

Diámetro

6,2 mm ± 0,4 mm (0,2441" ± 0,0157")

Color

Negro

Eléctrico

Resistencia máxima de CC de un solo conductor

7,35 Ω/100 m

Resistencia mínima de aislamiento

5000 MΩ·km

Desequilibrio de resistencia máxima de CC

2% (par intra), 4% (pares inter)

Rigidez dieléctrica

Sin avería con 1 KV CC durante 1 minuto

Transmisión

Impedancia característica

100 ± 15 Ω

Diafonía de extremo cercano

≥39,30 dB/100 m a 250 MHz

Atenuación máxima

32,8 dB/100 m a 250 MHz

Pérdida de retorno

≥17,3 dB/100 m a 250 MHz

Mecánico

Resistencia a la tracción

Vaina ≥12 MPa, aislamiento ≥16 MPa

Alargamiento en la rotura

Funda≥350%, aislamiento≥300%

Radio de curvatura de instalación

>8 veces el diámetro del cable exterior

Alargamiento del conductor en la rotura

≥15%

Ambiental

Contracción del aislamiento

≤5%

Resistencia a la migración de color del aislamiento

Sin migración

Prueba de flexión a baja temperatura

Sin grietas después de la prueba

Prueba de choque térmico

Sin grietas después de la prueba

Temperatura de funcionamiento

De –20 °C a +60 °C (de –4 °F a 140 °F)

Temperatura de instalación

De 0 °C a +50 °C (de 32 °F a 122 °F)

Temperatura y humedad de almacenamiento

–10 °C a +40 °C (14 °F a 104 °F), <60 % (HR)

Embalaje

Longitud

305 m (1000,66 pies) ± 2 m (6,56 pies)

Dimensiones del embalaje

476 mm × 476 mm × 222 mm (18,74" × 18,74" × 8,74") (largo × ancho × alto)

Método de embalaje

305 m (1000,66 pies) por caja, una caja de protección con 2 cajas en el interior

Peso neto

11,7 kg ± 0,6 kg (25,79 lb ± 1,32 lb)

Peso bruto

12,7 kg ± 0,6 kg (27,99 lb ± 1,32 lb)

Estándar ejecutivo

Estándar ejecutivo

ANSI/TIA 568-C.2
