Descrição

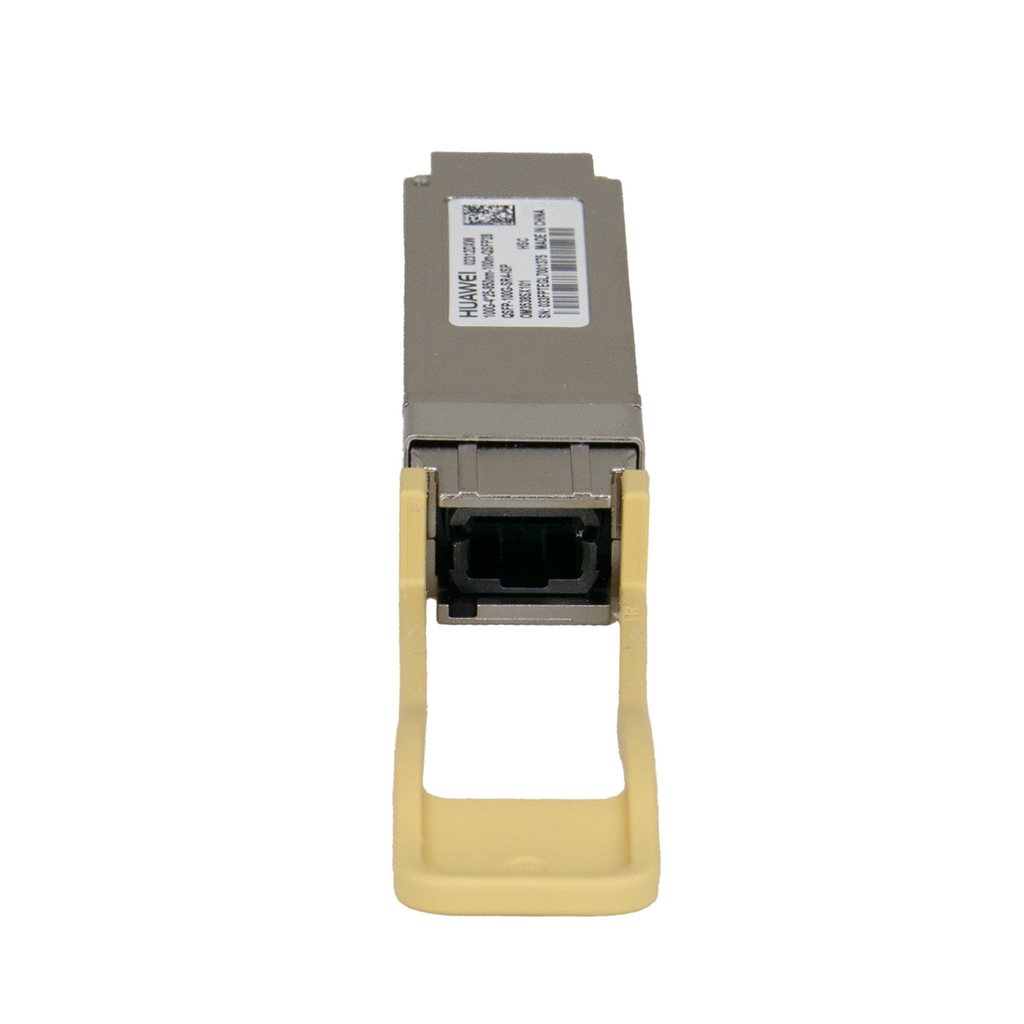

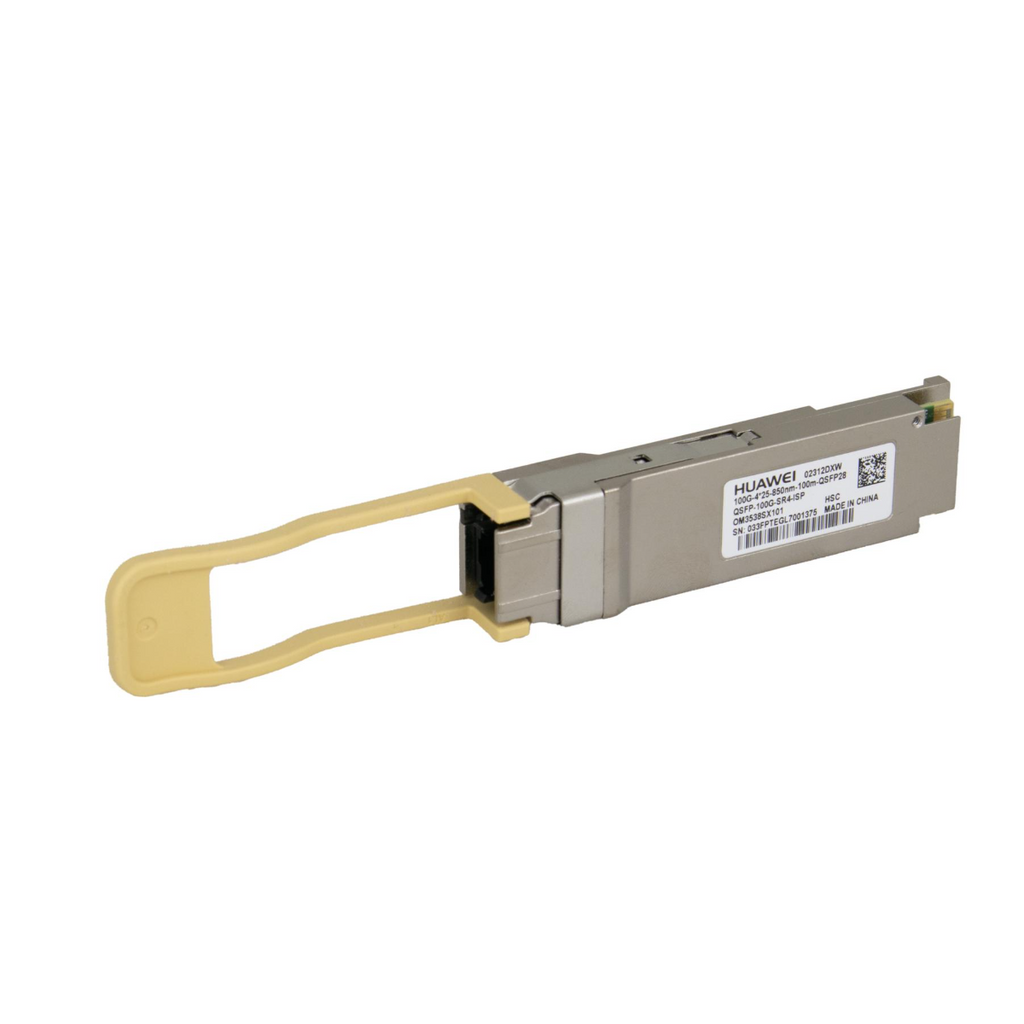

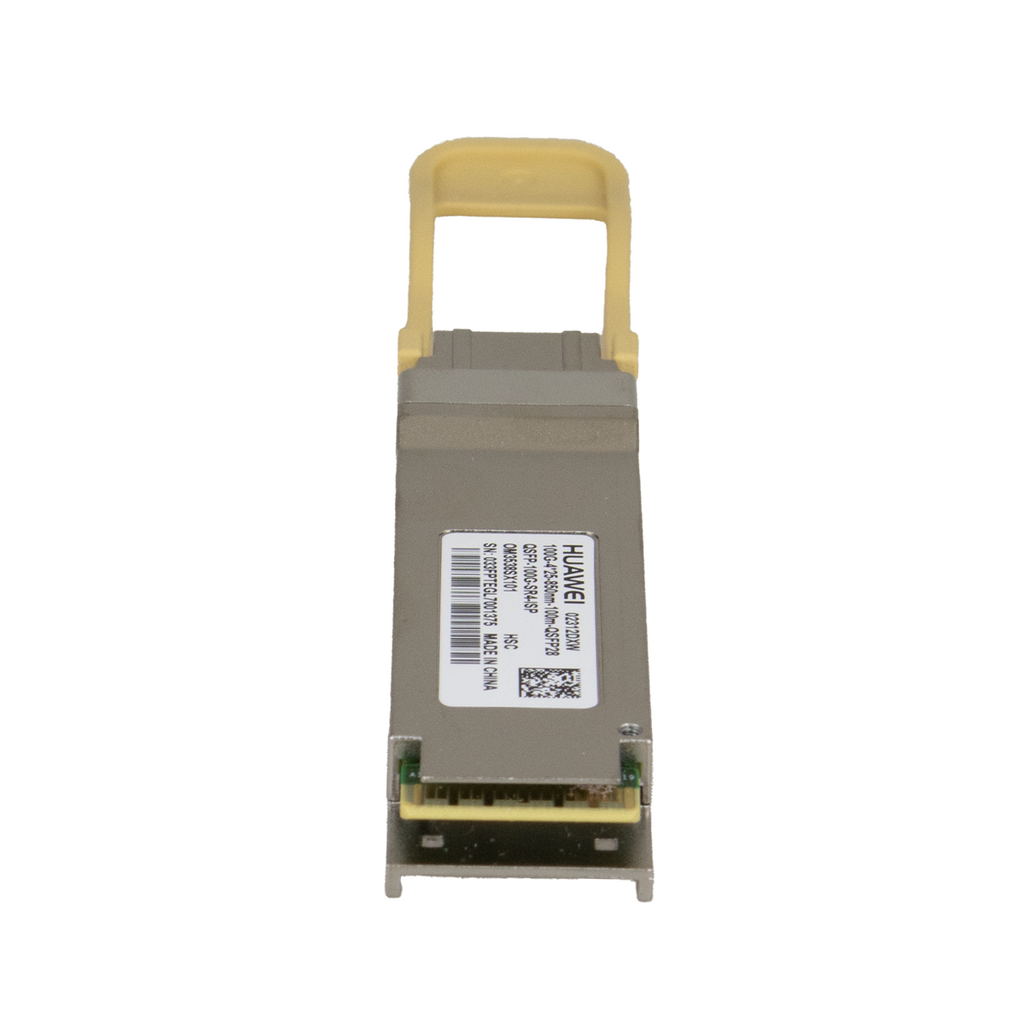

El transceptor QSFP-100G-SR4-ISP es un módulo QSFP28 para redes de alta velocidad de 100 Gbps, optimizado para fibra multimodo (MMF) con un conector MPO. Sus características clave incluyen el soporte para 100GBASE-SR4, la modulación 4x25G-NRZ y una distancia máxima de conexión de hasta 100 metros sobre fibra OM4 y 70 metros sobre OM3.
Características principales:
Estándar: 100GBASE-SR4
Forma: QSFP28 (Quad Small Form-factor Pluggable)
Velocidad de datos: 100 Gbps
Conector: MPO/MTP
Tipo de fibra: Fibra multimodo (MMF)
Longitud de onda: 850 nm
Distancia de enlace:
Hasta 100 metros con cable OM4
Hasta 70 metros con cable OM3
Especificaciones del QSFP-100G-SR4-ISP
| Artículo | Valor |
|---|---|
| Información básica | |
| Nombre del módulo | QSFP-100G-SR4-ISP |
| Número de pieza | 02312DXW |
| Modelo | QSFP-100G-SR4-ISP |
| Factor de forma | QSFP28 |
| Estándar/tipo de puerto óptico | 100GBASE-SR4 |
| Tipo de conector | MPO-12 |
| Tipo de fibra óptica | MMF |
| Tipo de cara final de la férula cerámica en los puertos ópticos | PC/UPC |
| Temperatura de la caja de trabajo [°C (°F)] | 0 °C a 70 °C (32 °F a 158 °F) |
| Velocidad de transmisión [bit/s] | 100 Gbit/s |
| Distancia de transmisión del objetivo [km] |
Fibra óptica multimodo (OM3) (diámetro: 50 μm): 70 m Fibra óptica multimodo (OM4) (diámetro: 50 μm): 100 m |
| Ancho de banda modal [MHz*km] |
Fibra óptica multimodo (OM3): 2000 MHz*km Fibra óptica multimodo (OM4): 4700 MHz*km |
| Presupuesto de potencia [dB] | 1,9 dB |
| Modulación (eléctrica) | 4×25G-NRZ |
| Modulación (Óptica) | 4×25G-NRZ |
| Características ópticas del transmisor | |
| Tipo de transmisor | VCSEL |
| Longitud de onda central [nm] | 850 nm |
| Potencia óptica máxima de transmisión (AVG) [dBm] | 2,4 dBm |
| Potencia óptica de transmisión mínima (AVG) [dBm] | -8,4 dBm |
| Potencia óptica máxima de transmisión (OMA) [dBm] | 3 dBm |
| Potencia óptica de transmisión mínima (OMA) [dBm] | -6,4 dBm |
| Relación mínima de extinción [dB] | 2 dB |
| Características ópticas del receptor | |
| Tipo de receptor | ALFILER |
| Sensibilidad Rx (AVG) [dBm] | -10,3 dBm |
| Sensibilidad Rx (OMA) [dBm] | -8,5 dBm |
| Potencia de sobrecarga (AVG) [dBm] | 2,4 dBm |
| Funciones y características | |
| Opciones de DDM | Apoyado |
| División de puertos | 4X25G |
| FEC incorporado | No |
| Especificaciones de fibra óptica coincidentes | |
| Tipo de conector de fibra | MPO-12 |
| Tipo de cara del extremo de la fibra | PC/UPC |
| Tipo masculino/femenino | Femenino |
| Polaridad | tipo B |
| Tamaño del núcleo | 50/125 μm |
