Descrição

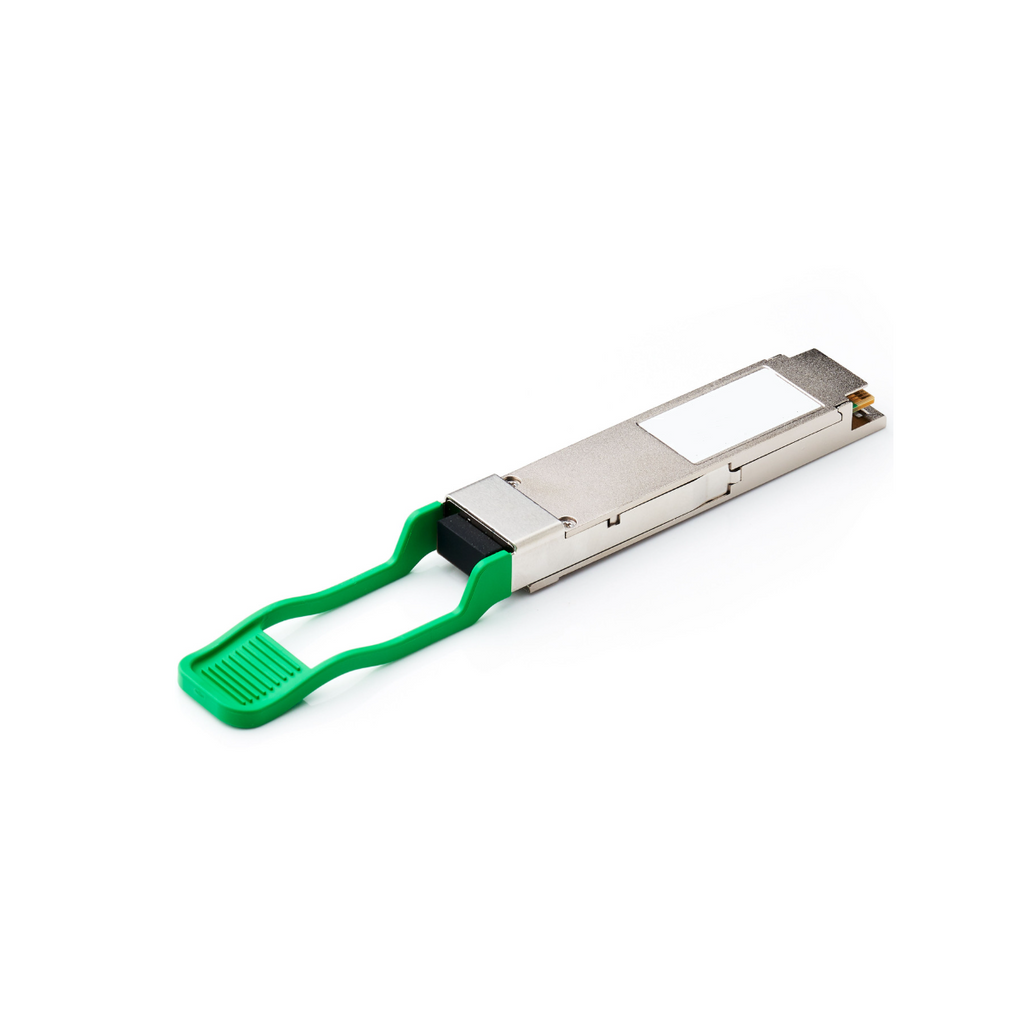

El QSFP-100G-CWDM4-ISP es un módulo transceptor óptico QSFP28 que proporciona enlaces de 100 Gigabit Ethernet (GbE) hasta 2 km sobre fibra monomodo, utilizando la tecnología CWDM4 para multiplexar cuatro canales de 25 Gbps en un solo enlace. Este tipo de módulo es ideal para aplicaciones de alta densidad como centros de datos y redes de computación de alto rendimiento, y se conecta mediante una interfaz LC dúplex.
Descripción y características:
Factor de forma: QSFP28, un tamaño compacto para redes de alta velocidad.
Velocidad de datos: 100 Gbps, utilizando cuatro canales de 25 Gbps multiplexados.
Tecnología: CWDM4 (Coarse Wavelength Division Multiplexing), que combina las cuatro señales de datos en una sola fibra utilizando diferentes longitudes de onda.
Longitud de onda: Utiliza el rango de longitudes de onda de 1270 nm a 1330 nm.
Alcance: Hasta 2 km sobre fibra monomodo (SMF).
Conector: Interfaz LC dúplex.
| Artículo | Valor |
|---|---|
| Información básica | |
| Nombre del módulo | QSFP-100G-CWDM4-ISP |
| Número de pieza | 02312DYA |
| Modelo | QSFP-100G-CWDM4-ISP |
| Factor de forma | QSFP28 |
| Estándar/tipo de puerto óptico | 100GBASE-CWDM4 |
| Tipo de conector | LC/DLC |
| Tipo de fibra óptica | SMF |
| Tipo de cara final de la férula cerámica en los puertos ópticos | PC o UPC |
| Temperatura de la caja de trabajo [°C (°F)] | 0 °C a 70 °C (32 °F a 158 °F) |
| Velocidad de transmisión [bit/s] | 100 Gbit/s |
| Distancia de transmisión del objetivo [km] | Fibra monomodo (G.652) (con un diámetro de 9 μm): 2 km |
| Presupuesto de potencia [dB] | 5 dB |
| Modulación (eléctrica) | 4×25G-NRZ |
| Modulación (Óptica) | 4×25G-NRZ |
| Características ópticas del transmisor | |
| Tipo de transmisor | DFB |
| Longitud de onda central [nm] | 1271 nm, 1291 nm, 1311 nm, 1331 nm |
| Potencia óptica máxima de transmisión (AVG) [dBm] | 2,5 dBm |
| Potencia óptica de transmisión mínima (AVG) [dBm] | -6,5 dBm |
| Relación mínima de extinción [dB] | 3,5 dB |
| Características ópticas del receptor | |
| Tipo de receptor | ALFILER |
| Sensibilidad Rx (AVG) [dBm] | -11,5 dBm |
| Sensibilidad Rx (OMA) [dBm] | -10 dBm |
| Potencia de sobrecarga (AVG) [dBm] | 2,5 dBm |
| Funciones y características | |
| Opciones de DDM | Apoyado |
| FEC incorporado | No |
| Especificaciones de fibra óptica coincidentes | |
| Tipo de conector de fibra | LC |
| Tipo de cara del extremo de la fibra | ordenador personal |
| Tipo masculino/femenino | Femenino |
| Polaridad | tipo B |
