Descrição

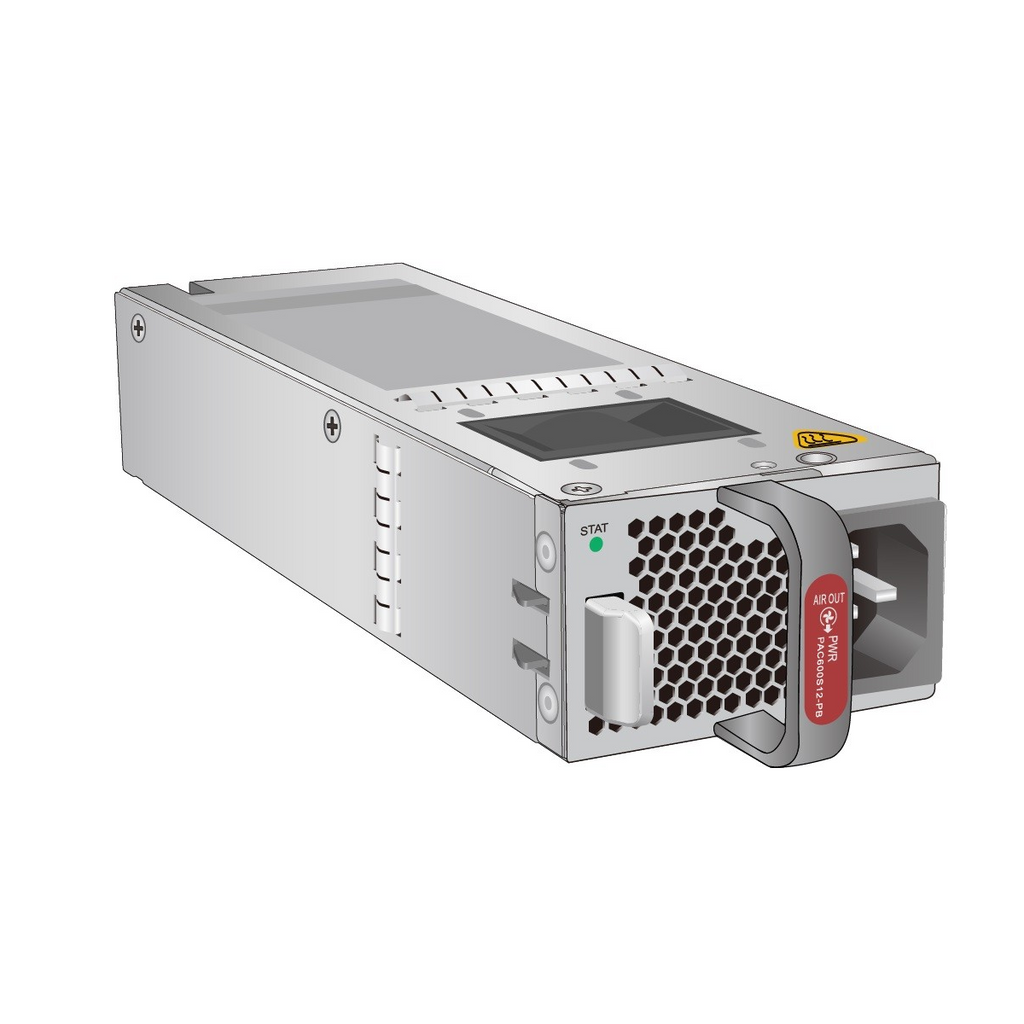

El PAC600S12-PB es un módulo de alimentación de CA de 600W diseñado por Huawei para conmutadores de sus series S620/S550/S530 y CloudEngine 5800. Se caracteriza por su diseño "Back to Front" (de atrás hacia adelante), que incluye un panel de alimentación con escape lateral, y su tamaño compacto. Este módulo puede manejar tanto entradas de CA como de CC de 240V y está diseñado para funcionar como fuente de alimentación para equipos de red.
Características principales:
Potencia: 600W
Tipo de entrada: CA y CC de 240V
Diseño: "Back to Front" (de atrás hacia adelante) con escape lateral del panel de alimentación
Tamaño: Pequeño
Compatibilidad: Conmutadores de las series S620, S550, S530 y CloudEngine 5800
Información básica sobre el PAC600S12-PB
| Artículo | Detalles |
|---|---|
| Descripción | Módulo de alimentación de 600 W CA y 240 V CC (caja de 66 mm de ancho, parte trasera hacia delante, salida lateral del panel de alimentación) |
| Número de pieza | 02313BUS |
| Modelo | PAC600S12-PB |
Asignaciones entre PAC600S12-PB y modelos de producto
| Producto | Modelo de producto | Primera versión compatible | Limitaciones |
|---|---|---|---|
| S6730-H-V2 | S6730-H28X6CZ-TV2 (02354VCS) | V600R022C00 | - |
| S6730-H-V2 | S6730-H28X6CZ-TV2 (02354VUG) | V600R022C00 | - |
| S6730-H-V2 | S6730-H28X6CZ-V2 (02354VCR) | V600R022C00 | - |
| S6730-H-V2 | S6730-H28X6CZ-V2 (02354VUF) | V600R022C00 | - |
| S6730-H-V2 | S6730-H48X6CZ-TV2 (02354VCQ) | V600R022C00 | - |
| S6730-H-V2 | S6730-H48X6CZ-TV2 (02354VUE) | V600R022C00 | - |
| S6730-H-V2 | S6730-H48X6CZ-V2 (02354VCP) | V600R022C00 | - |
| S6730-H-V2 | S6730-H48X6CZ-V2 (02354VUD) | V600R022C00 | - |
| S6730-H-V2 | S6730-H6FX4Y2CZ-V2 (02356CMB) | V600R024C00 | - |
| S6730E-H-V2 | S6730E-H6FX4Y2CZ-V2 (02356VWF) | V600R024C10 | - |
| S6750-H | S6750-H48X8C (02356VDW) | V600R025C00 | - |
| S6750-H | S6750-H48Y8C (02355UEL) | V600R023C10 | - |
| S6750-H | S6750-H48Y8C (02355UEL-001) | V600R023C10 | - |
| S6750-S | S6750-S16X10Y2CZ (98012444) | V600R024C00 | - |
| S6750-S | S6750-S16X8YZ (98012445) | V600R024C00 | - |
| S6750-S | S6750-S24T16X8Y2CZ (98012446) | V600R024C00 | - |
| S6750E-S | S6750E-S16X10Y2CZ (98012861) | V600R024C10 | - |
| S6750E-S | S6750E-S24T16X8Y2CZ (98012860) | V600R024C10 | - |
| Funciones y características | Descripción |
|---|---|
| Protección contra subtensión de entrada | Detiene la salida de energía y la restablece automáticamente después de que el voltaje de entrada se vuelve normal. |
| Protección contra sobretensión de entrada | Detiene la salida de energía y la restablece automáticamente después de que el voltaje de entrada se vuelve normal. |
| Protección contra sobrecorriente de entrada | Detiene la salida de energía y no la restablece automáticamente una vez que la corriente de entrada se vuelve normal. |
| Protección de limitación de corriente de salida | Proporciona salida de forma intermitente y restaura automáticamente la salida normal después de que la corriente de salida cae dentro de un rango normal. |
| Protección contra sobretensión de salida | Detiene la salida de forma intermitente y la restablece automáticamente después de que se elimina la condición de sobretensión. |
| Protección contra cortocircuitos de salida | Proporciona salida de forma intermitente y restaura automáticamente la salida normal después de eliminar el cortocircuito de salida. |
| Protección contra sobretemperatura | Cuando la temperatura del módulo de potencia alcanza un umbral preestablecido, el módulo de potencia detiene la salida de energía y la restaurará automáticamente después de que la temperatura vuelva al rango normal. |
| Disipación de calor | La disipación de calor la proporciona el ventilador del módulo de potencia. |
| Intercambio en caliente | El dispositivo cuenta con redundancia de módulos de alimentación. Es posible intercambiar un módulo de alimentación en caliente sin interrumpir su funcionamiento. |
Cuando un módulo de potencia entra en estado de protección contra sobretemperatura, tome medidas para reducir su temperatura. El módulo de potencia puede reanudar automáticamente la alimentación cuando su temperatura se normalice.
Especificaciones técnicas
| Artículo | Especificación |
|---|---|
| Dimensiones sin embalaje (alto x ancho x profundidad) [mm (pulg.)] | 39,6 mm x 66,0 mm x 215 mm (1,56 pulg. x 2,6 pulg. x 8,46 pulg.) |
| Peso sin embalaje [kg(lb)] | 1 kilogramo (2,20 libras) |
| Número de entradas | 1 |
| Tensión de entrada nominal [V] |
|
| Rango de voltaje de entrada [V] |
|
| Corriente máxima de entrada [A] |
100 V CA a 240 V CA: 8 A 240 V CC: 4 A |
| Tensión nominal de salida [V] | 12 V |
| Corriente de salida nominal [A] | 50 A |
| Potencia nominal de salida [W] | 600 vatios |
| Modo de disipación de potencia | Disipación de calor con ventilador |
| Intercambio en caliente | Apoyado |
