Descripción
Características:

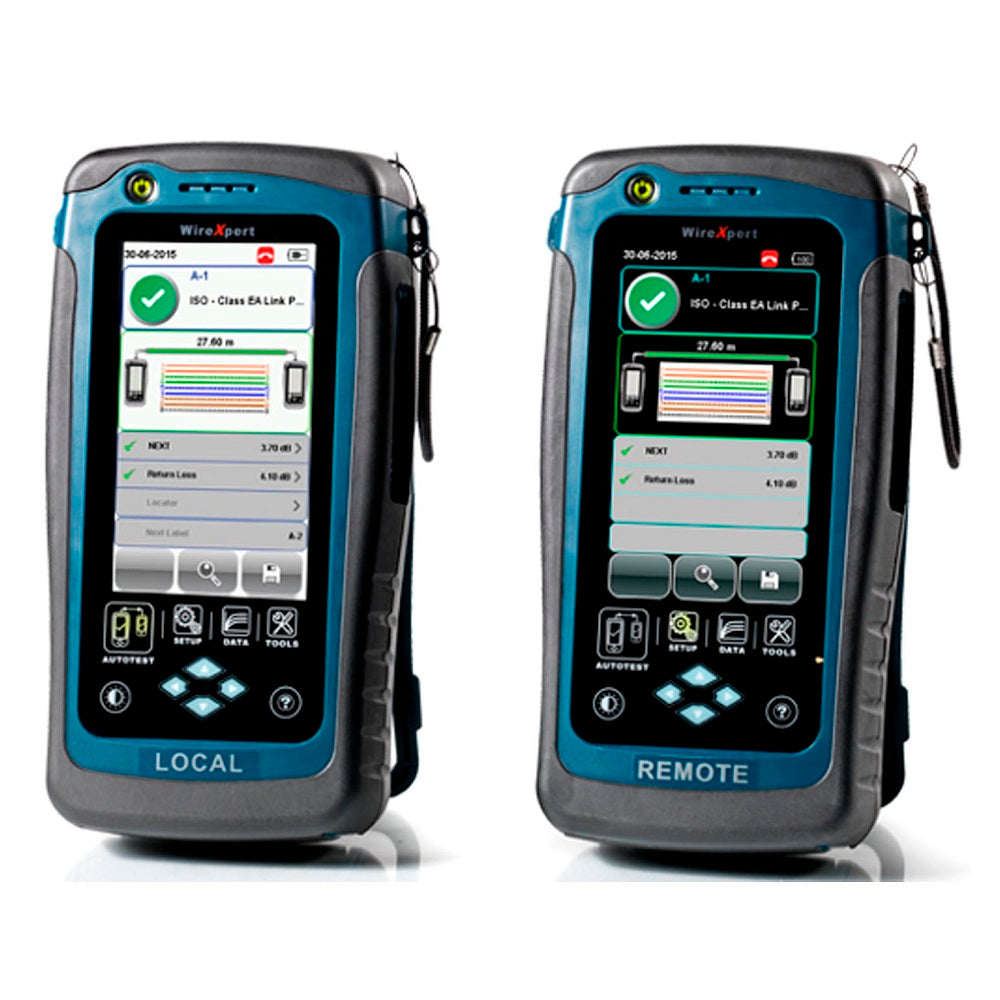

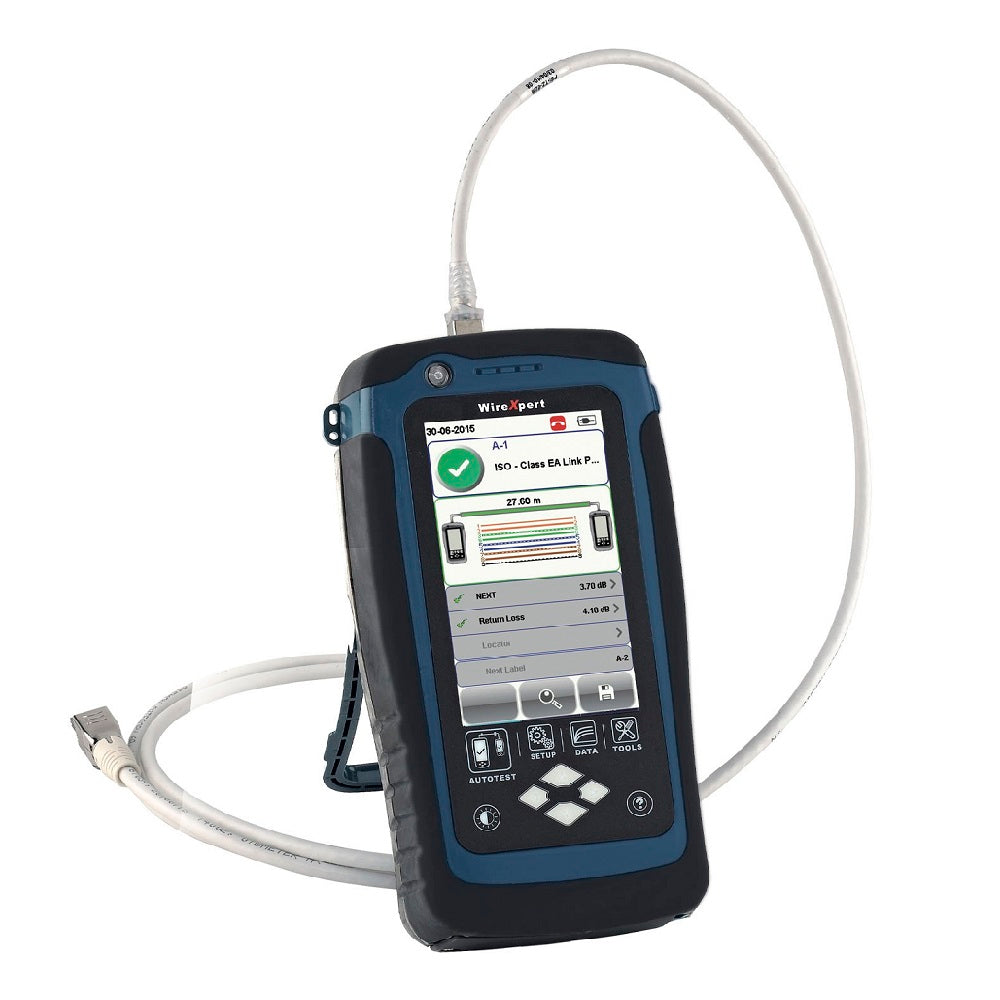

- El primer certificador hasta 2500 MHz que soporta el nuevo estándar CAT8 de TIA y la Clase I y II de ISO/IEC.
- La certificación de cables más avanzada para todos los estándares: Clase D/E/EA/F/FA, CAT5/5e/6/6A/7/7A y el nuevo estándar CAT8 Clase I y II del ISO/IEC.
- Prueba automática más rápida: menos de 9 segundos.
- Precisión verificada de forma independiente por ETL.
- Avalado por más de 20 fabricantes de cable de todo el mundo.

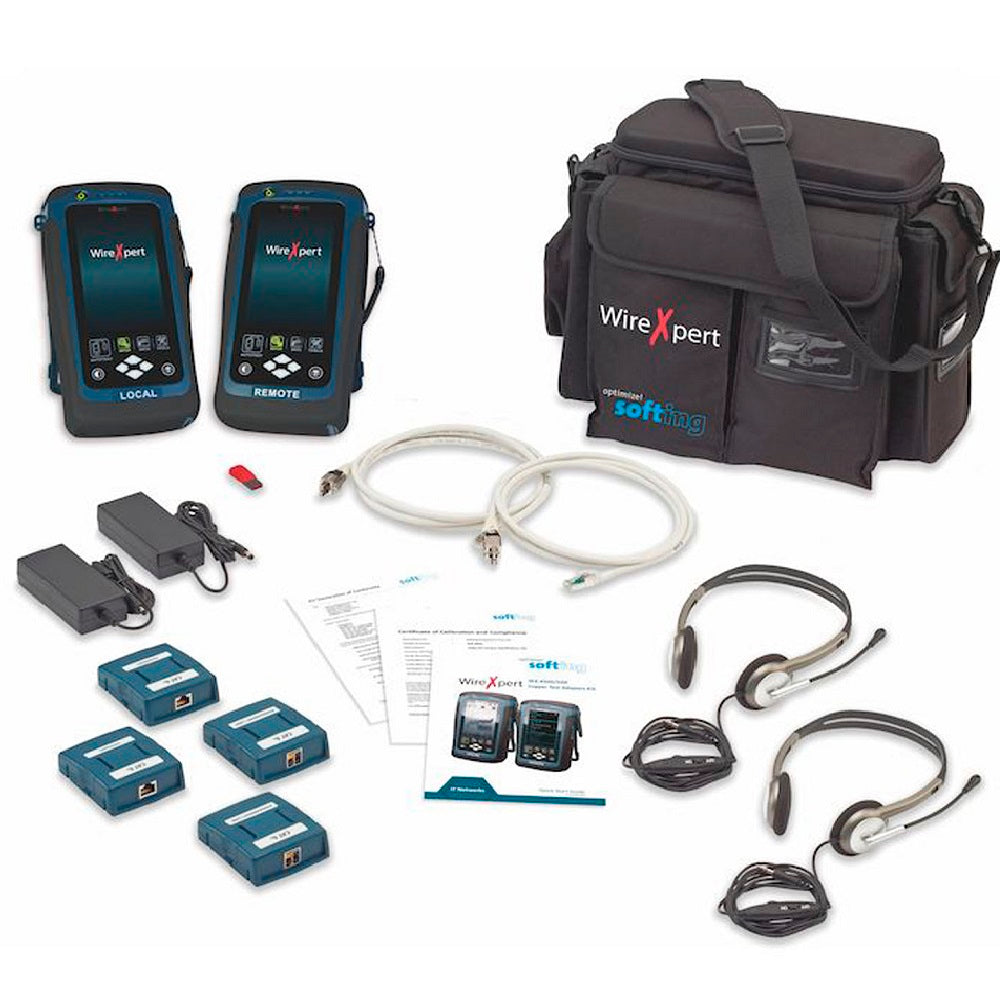

- Ampliable con muchas opciones para pruebas de latiguillos (Patch Cords), Ethernet industrial, coaxial, fibra, MPO..

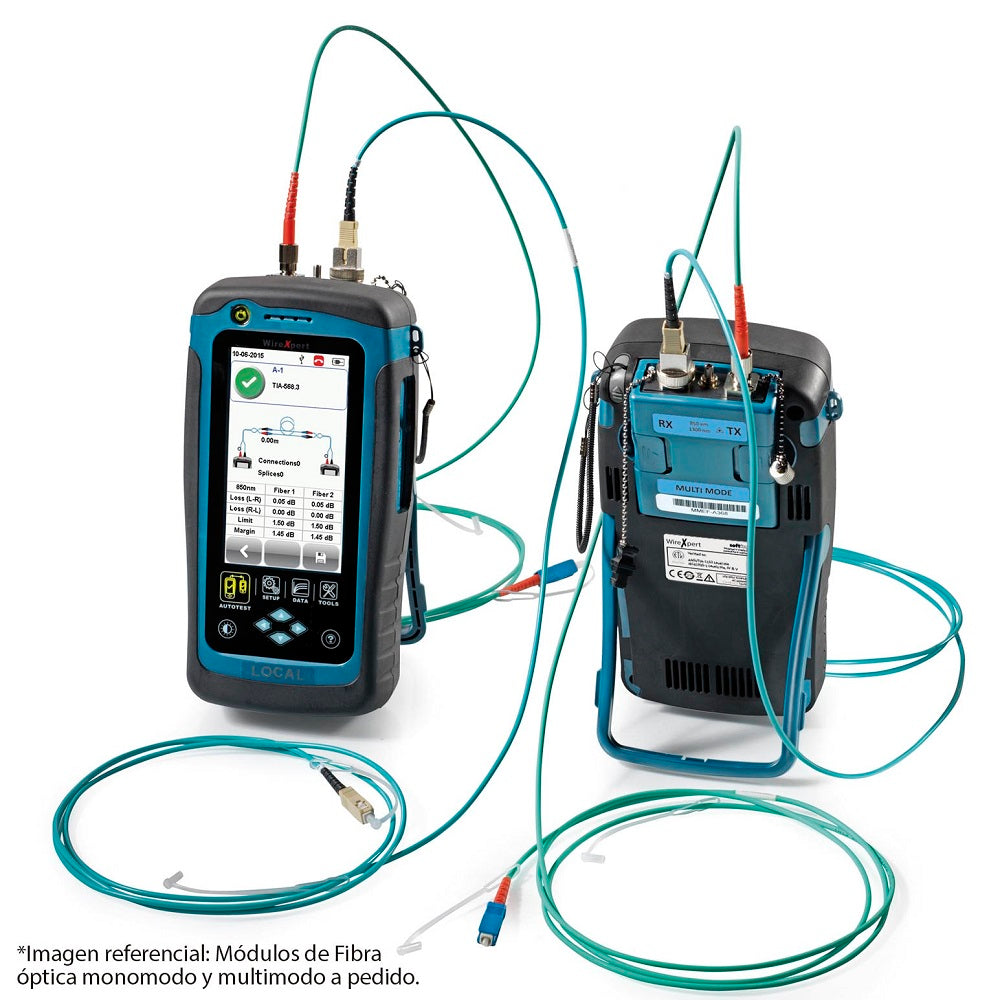

- Permite certificaciones ampliadas para fibra óptica de 850/1300 nm Multimodo y 1310/1550 nm Monomodo (Certificación Tier 1)
- Permite certificación de fibra MPO para Data Center.
- Generación de informes y documentación del cableado con su potente software EXPORT y EXPORT CLOUD (carga de documentos de certificacion a la nube con sus licencias para conexión WIFI)
- Cumple los requerimientos necesarios para certificar Data Center, edificios y Ethernet industrial
Especificaciones / Parámetros de prueba
-
Rango de frecuencia
- 1 a 2500MHz.
- TIA-1152 Nivel IIIe.
- ISO/IEC 61935-1 Nivel de precisión IV.
Pruebas de cables de Cobre
- Atenuación (pérdida por inserción).
- Paradiafonía (NEXT) en cada par y Power Sum.
- ACR por cada par y Power Sum.
- Pérdida por retorno.
- Resistencia de ciclo.
- Mapa de cableado.
- Longitud de cable.
- Retardo de propagación total.
- Retardo diferencial entre pares.
Pruebas de cables de Fibra
- Atenuación (pérdida por inserción).
- Pérdida (en ambos sentidos).
- Longitud de cable de fibra óptica.
- Polaridad.
Normas de pruebas
- TIA-568-C.2 y TIA-1152 Categoría 5e, 6, 6A, 8.
- ISO/IEC 11801, EN 50173 Class C, D, E, EA, F, FA.
- TIA-568-C.3 Certificación TIER I en Fibra.
- ISO/IEC 11801 Certificación TIER I en Fibra.
Suministro de Energía
- Pilas de iones de litio extraíbles/recargables.
- Proporciona hasta 8 horas de funcionamiento continuo.
- Adaptador de alimentación AC de 100-240 VAC.
Dimensiones
- Tamaño del equipo 232 x 126 x 86.7 mm (9.13 x 4.9 x 3.41 pulgadas).
- Peso apróx. del equipo 1.4 Kg (3.0 lb).
- Tamaño del módulo 84 x 70 x 27 mm (3.3 2.8 x 1.1 pulgadas).
- Memoria Mas de 500MB (más de 2000 resultados) de Memoria flash interna. Unidad USB Flash de 1GB incluida. Extendible hasta 4GB USB 2.0.
- Conectividad Puerto Ethernet RJ45. Interfaces para dispositivos y host USB. Interfaz para audio: 3.5 mm jack estéreo.
Medio ambiente
- Temperatura de funcionamiento0 – 40°C.
- Temperatura de almacenamiento – 20 a 60°C.
- Humedad relativa 10 a 80%.
Tiempo de pruebas
- TIA CAT – 6 / CAT 6A 9seg.
- ISO Class – F/FA 15seg.
- TIA/ISO TIER I 8seg.
